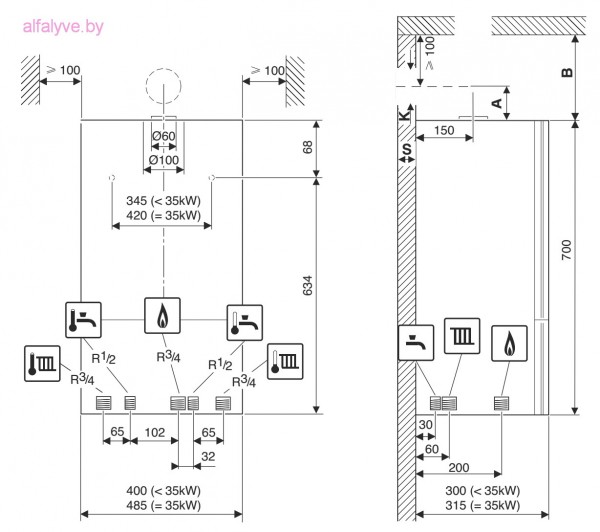

Bosch 6000 W Gaz Габаритные размеры_znak

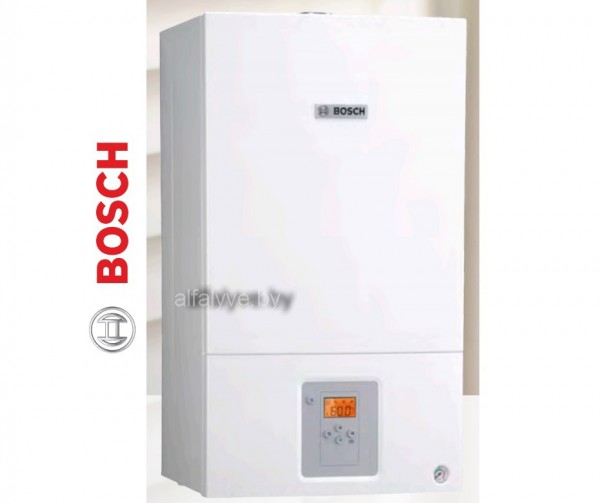

внешний вид котла Bosch 6000 W Gaz внешний вид

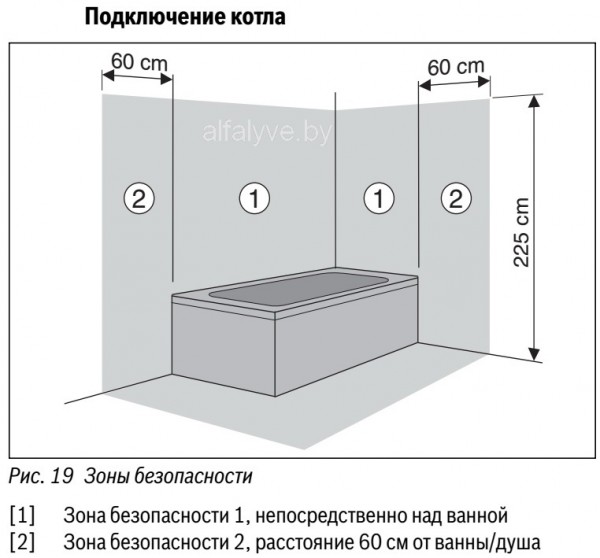

Зоны безопасности при подключении котла Bosch Gaz 6000 W

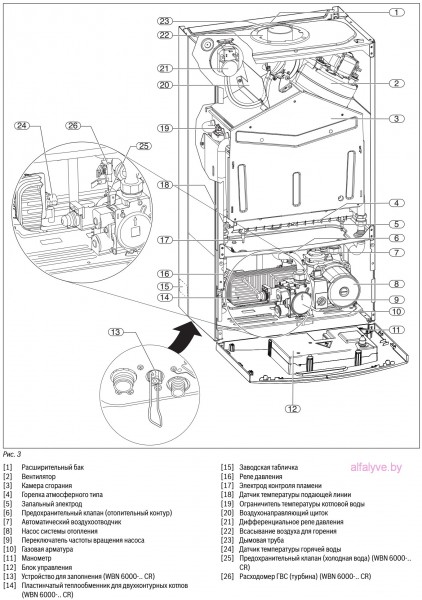

Внутренне устройство котла Bosch Gaz 6000 W

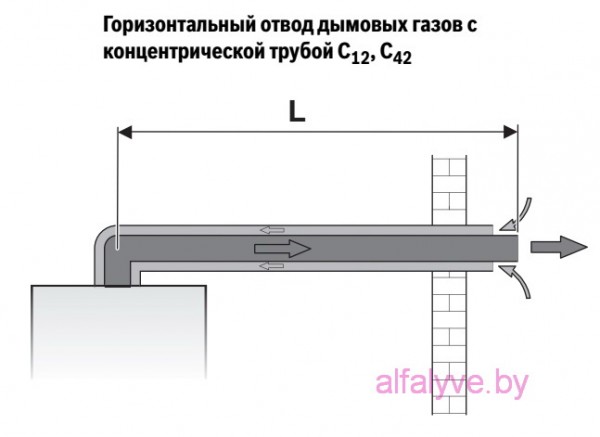

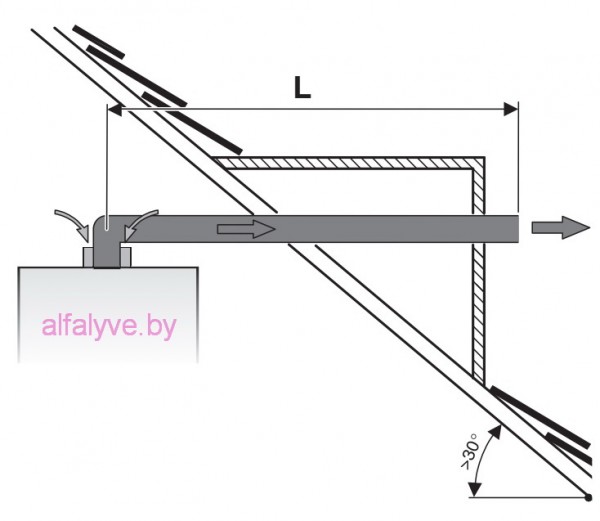

Горизонтальный отвод дымовых газов с концентрической трубой C12, C42

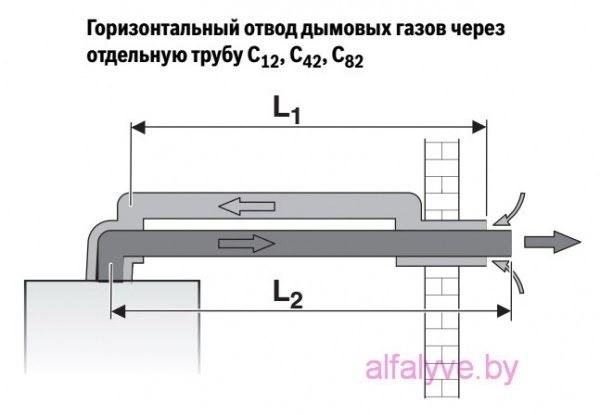

Горизонтальный отвод дымовых газов через отдельную трубу C12, C42, C82

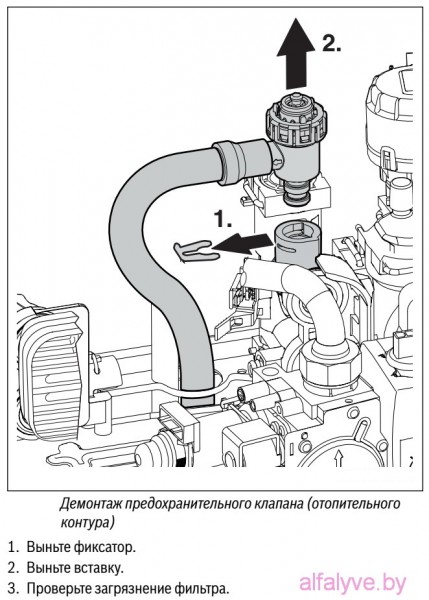

Демонтаж предохранительного клапана (отопительного контура)

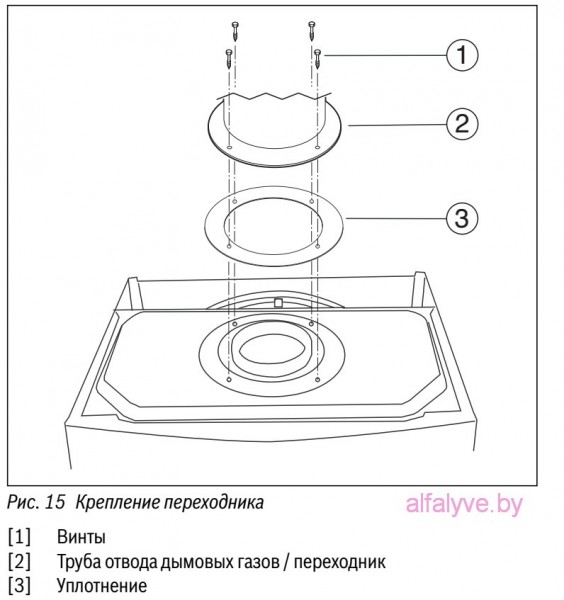

Крепление переходника котла Bosch Gaz 6000 W

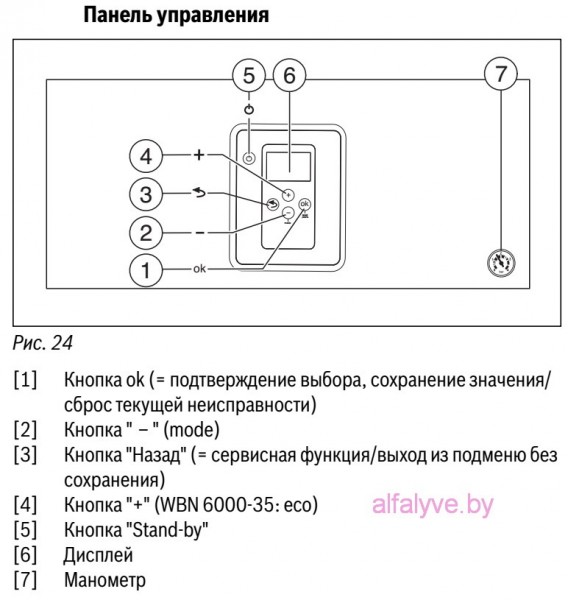

Панель управления котла Bosch Gaz 6000 W

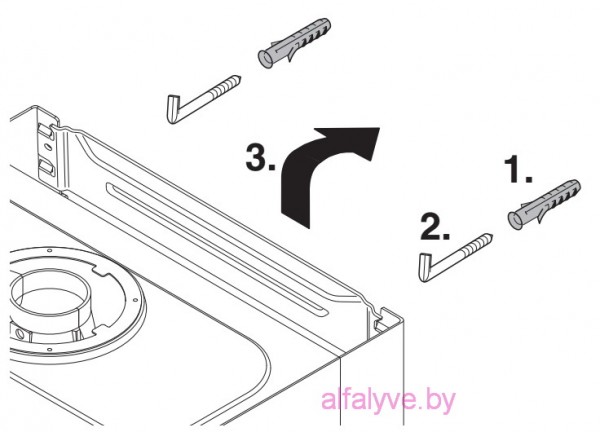

Подвеска котла на крюки Bosch 6000 W Gaz

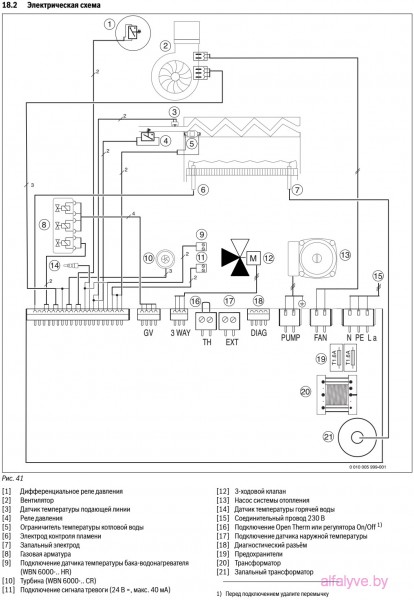

Электрическая схема котла Bosch Gaz 6000 W

Снятие передней крышки котла Bosch Gaz 6000 W

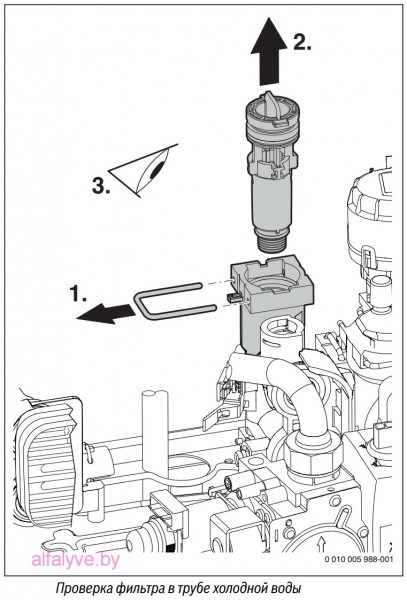

Проверка фильтра в трубе холодной воды Bosch Gaz 6000 W

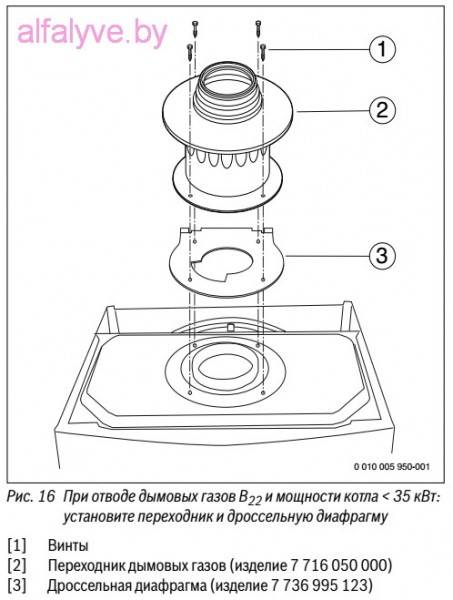

При отводе дымовых газов B22 мощности котла меньше 35 кВт установите переходник и дроссельную диафрагму

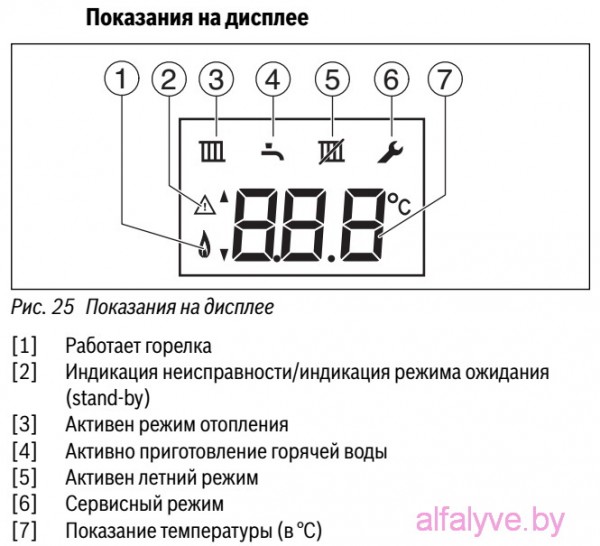

Показания на дисплее котла Bosch Gaz 6000 W

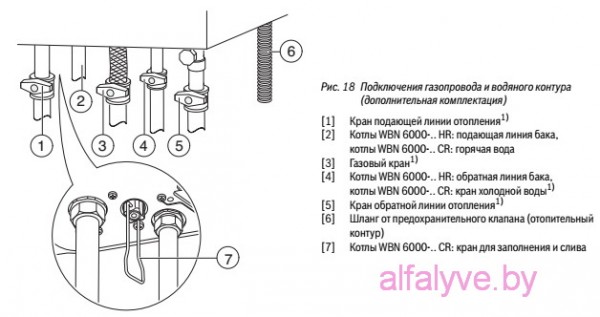

Подключение газопровода и водяного контура Bosch Gaz 6000 W

5 коммуникаций к которым подключается котел со всеми необходимыми комплектующими

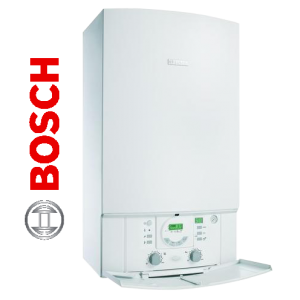

Двухконтурный котел Bosch Gaz 6000 W 35 CRN

Категория: Котлы Bosch

Описание
Дополнительная информация
Технические характеристики
Документация

Описание товара

Настенный газовый двухконтурный котел Bosch Gaz 6000 W 35 CRN c закрытой камерой сгорания.
Страна производитель — Германия.
Торговая марка Bosch (Robert Bosch GmbH).
Подробная информация о Bosch здесь.
Описание
Устойчивая работа при перепадах напряжения в диапазоне 165-255 В.
Модель CRN оснащена пластинчатым теплообменником, в котором происходит нагрев горячей воды проточным способом.
Модель с закрытой камерой сгорания RN с принудительным удалением продуктов сгорания возможно устанавливать в помещении независимо от наличия дымохода.
Автоматическая регулировка мощности в режиме отопления и режиме приготовления горячей воды.
ЖК-дисплей с подсветкой для индикации рабочих параметров, со стандартными кодами ошибок облегчает настройку и сервисное обслуживание.
Возможность перехода на работу на сжиженном газе.
Управление работой с помощью комнатных регуляторов.
Возможность подключения внешнего датчика аварийной сигнализации.
Предназначен для отопления и помещения и приготовления горячей воды для зданий площадью от 50 до 350 м2.
Пожаробезопасный газовый клапан с модуляцией 30-100%.
Атмосферная газовая горелка с предварительным смешиванием из нержавеющей стали
Медный теплоообменник, не содержащий сплавов олова/свинца со сроком службы 15 лет.
ЖК-дисплей с подсветкой для индикации рабочих параметров, со стандартными кодами ошибок.
Модулируемый вентилятор для экономии газа.
Устройство контроля тяги с автоматическим отключением.
Ограничитель температуры, защищающий теплообменник от перегрева.
Защита от: утечек в системе отопления; замерзания, заклинивания насоса.
Ионизационный электрод контроля пламени.
Встроенный трехступенчатый циркуляционный насос.
Расширительный бак с воздухоотводчиком.
Уровень шума 36 дБА.
Клеммы для подключения регулятора «Open Therm» и датчика уличной температуры.

Коммуникации к которым подключается котел

Схема обвязки котла

Мы рекомендуем использовать совместно с котлом следующие аксессуары:
— комнатный термостат;
— уличный датчик;
— дневной или недельный программатор.

Диаграмма экономии энергии с помощью аксессуаров

Все аксессуары импортные (Италия, Голландия) есть в наличии.
Данное оборудование позволяет сократить потребление газа на 15-25%.
Наши специалисты проконсультируют Вас по всем вопросам, помогут выбрать оборудование. Обращайтесь.

Дополнительная информация

Бренд

Торговая марка
Модель		Gaz 6000 W 35 CRN
Статус		Производится
Номинальная тепловая мощность
по горячей воде	кВт	12,2 - 35
по отоплению	кВт	12,2 - 35
Номинальная тепловая нагрузка
по горячей воде	кВт	13,4 - 38,5
по отоплению	кВт	13,4 - 38,5
Параметры газа
Расход природного газа при максимальной мощности	м3/час	3,9
Расход сжиженного газа при максимальной мощности	кг/час	2,7
Допустимое давление природного газа	мбар	13
Допустимое давление сжиженного газа (бутан/пропан)	мбар	29
Расширительный бак
Общий объем	л	10
Система отопления
Температура	°С	40 - 82
Максимально допустимое давление	бар	3
Номинальный расход воды при ΔT=20°С	л/мин	24
Приготовление горячей расходной воды
Температура	°С	35 - 60
Максимально давление воды	бар	10
Максимальная производительность при ΔT=30°С	л/мин	16
Минимальное рабочее давление воды	бар	0,3
Параметры дымовых газов
Массовый поток дымовых газов при максимальной мощности	кг/час	-
Температура на выходе из котла	°С	140
Диаметр дымовой трубы	мм	60 / 100
Масса и габаритные размеры
Габаритные размеры (Высота х Ширина х Глубина)	мм	700 х 485 х 315
Вес нетто (без упаковки)	кг	40
