- Запасные части для ВПГ НЕВА-4510 М
- Запасные части для ВПГ НЕВА-4511
- Запасные части для ВПГ НЕВА-4513 М
- Запасные части для ВПГ НЕВА-4610
ЗАПАСНЫЕ ЧАСТИ ДЛЯ ВОДОНАГРЕВАТЕЛЯ NEVA-4510 М
Взрывная схема колонки Нева 4510-М
| № | ВНЕШНИЙ ВИД | НАИМЕНОВАНИЕ | № | ВНЕШНИЙ ВИД | НАИМЕНОВАНИЕ |
|---|---|---|---|---|---|
| 2 |  |
Теплообменник 4710-07.000 | 11 |  |
Клапан электромагнитный 4510-02.290* или 4710-02.290** |
| 3 |  |
Горелка (8 секций) природный газ 1,3 кПа (130 мм вод. ст.) (D 1,20) 4710-02.100 природный газ 2,0 кПа (200 мм вод. ст.) (D 1,05) 4710-02.100-02 сжиженный газ 2,9 кПа (300 мм вод. ст.) (D 0,72) 4710-02.100-01 | 12 |  |
Микровыключатель (датчик протока воды) 3227-02.330-01 |
| 4 |  |
Коллектор в сборе природный газ 1,3 кПа (130 мм вод. ст.) (D 1,20) 4710-02.120 природный газ 2,0 кПа (200 мм вод. ст.) (D 1,05) 4710-02.120-02 сжиженный газ 2,9 кПа (300 мм вод. ст.) (D 0,72) 4710-02.120-01 | 13 |  |
Труба газовая 4710-02.210 или переходник 4710-02.230 |
| 5 |  |
Сопло природный газ 1,3 кПа (130 мм вод. ст.) (D 1,20) 3295.07.20.005-02 природный газ 2,0 кПа (200 мм вод. ст.) (D 1,05) 3295-07.20.005-21 сжиженный газ 2,9 кПа (300 мм вод. ст.) (D 0,72) 3295-07.20.005-20 | 14 |  |
Датчик температуры воды 4710-05.002 |
| 6 |  |
Облицовка 4710-03.001 (белая) или 4710-03.001-01 (цвет белый алюминиевый) | 15 |  |
Датчик наличия пламени 3227-02.140-01 |
| 7 |  |
Накладка 4710-03.101 | 16 |  |
Свеча 3227-02.130-01 |
| 8 |  |
Дисплей 4710-03.102 | 17 |  |
Термореле 90 °C TF01-BLAE90A2 |
| 9 |  |
Ручка 4710-00.006 | 19 |  |
Блок управления электронный DHS-16-B5* или DHS-16 B5-01** |
| 10 |  |
Узел водогазовый 010623B806* или 010623В806-01** | 20 |  |
Отсек батарейный 4710-00.008 |
Составные части узла водогазового 010623B806
| 24 |  |
Прокладка D18,4xd14x1,6 4710-02.002 | 45 |  |
Тарелка CB020001 4510-02.252 |
| 25 |  |
Прокладка D18xd12,5×2 4710-02.001 | 46 |  |
Фильтр (устанавливается в водяной и газовый узлы) 3227-02.206 |
| 26 |  |
Прокладка D14,5xd10x2 3272-00.014-06 | 47 |  |
Штуцер с кольцом d10х2 4510-02.270 |
| 27 |  |
Кольцо d6x1,8 (уплотнение датчика температуры воды) 3227-02.207-01 | 48 |  |
Кольцо d1,8х1,8 (уплотнение штока) 4510-02.253 |
| 28 |  |
Провод (соединение термореле) 4710-00.025* | 49 |  |
Кольцо d2,4х2 (уплотнение винта байпаса) 4510-02.254 |
| 41 |  |
Узел газовый 4510-02.240 | 50 |  |
Кольцо d3,5х2 (уплотнение винта вентури) 4510-02.255 |
| 42 |  |
Узел водяной 4510-02.250 | 51 |  |
Кольцо d6,2х1,9 (уплотнение пробки для слива воды) 4510-02.256 |
| 43 |  |
Пробка для слива воды с кольцом d6,2х1,9 4510-02.260 | 52 |  |
Кольцо d12х2,65 (уплотнение газового регулятора) 4510-02.241 |
| 44 |  |
Мембрана CC020010001 4510-02-251 | 53 |  |
Кольцо d10х2 (уплотнение штуцера штока поз. 47) 4510-02.257 |
| 54 |  |
Кольцо d10х2,65 (уплотнение водяного регулятора) 4510-02.258 | 61 |  |
Труба 4710-05.000 (без датчика температуры воды) |
| 55 |  |
Прокладка d16хd11х2 (уплотнение патрубка водяного узла) CC010010019 4510-02.259 | 62 |  |
Фиксатор 4710-05-003 |
| 56 |  |
Кольцо d26х2,5 (уплотнение соединения водяного и газового узлов) CC010010036 4510-02.201 | 64 |  |
Фиксатор 4710-00.011 |
| 57 |  |
Кольцо d28x2,65 (уплотнение электромагнитного клапана) 4510-02.242 | 65 |  |
Хомут 3222-00.025 |
| 58 |  |
Прокладка с буртиком (уплотнение газового клапана) 4510-02.202 | 66 |  |
Кольцо O-Ring 9,50 х 1,8 70 EPDM |
| 59 |  |
Труба 4710-04.000 | 67 |  |
Комплект для замены теплообменника 4510-07.000 на теплообменник 4710-07.000: – теплообменник 4710-07.000 – труба 4710-04.000 – труба 4710-05.000 (без датчика температуры воды) – фиксаторы 4710-00.011 |
| 60 |  |
Труба 4710-05.004 |
ЗАПАСНЫЕ ЧАСТИ ДЛЯ ВОДОНАГРЕВАТЕЛЯ НЕВА-4511
Взрывная схема колонки Нева 4511
| № | ВНЕШНИЙ ВИД | НАИМЕНОВАНИЕ | № | ВНЕШНИЙ ВИД | НАИМЕНОВАНИЕ |
|---|---|---|---|---|---|
| 2 |  |
Теплообменник 3272-07.000 | 11 |  |
Облицовка (белая) или (цвет белый алюминиевый) 3275-03.001 или 3275-03.001-01 |
| 3 |  |
Горелка (10 секций), природный газ (G20, 2-е семейство, группа Н), 1,3 кПа 3272-02.100, природный газ (G20, 2-е семейство, группа Н), 2,0 кПа 3272-02.100-02, сжиженный газ (G30, 3-е семейство, группа В/Р), 2,9 кПа 3272-02.100-01 | 12 |  |
Дисплей 3227-07.003 |
| 4 |  |
Узел водогазовый 3227-02.200 | 13 |  |
Сопло горелки природный газ (G20, 2-е семейство, группа Н), 1,3 кПа 3295.07.20.005-13, природный газ (G20, 2-е семейство, группа Н), 2,0 кПа 3295.07.20.005-10, сжиженный газ (G30, 3-е семейство, группа В/Р), 2,9 кПа 3295.07.20.005-20 |
| 5 |  |
Узел газовый 3227-02.310 | 15 |  |
Переходник 3272-00.005 |
| 6 |  |
Узел водяной 3227-02.270 | 16 |  |
Клапан электромагнитный 3227-02.290 |
| 7 |  |
Труба (от водяного узла к теплообменнику) 3272-04.000-01 | 17 |  |
Микровыключатель (датчик протока воды) 3227-02.330 |
| 8 |  |
Труба (выход горячей воды) 3272-11.100 | 18 |  |
Свеча 3227-02.130-01 |
| 9 |  |
Накладка (с защитной пленкой) светло-серая 3275-03.100-01 | 19 |  |
Датчик наличия пламени 3227-02.140-01 |
| 10 |  |
Ручка (0 33 мм) светло-серая 3275-00.006 | 20 |  |
Термореле 90 °С 3222-15.000 |
| 24 |  |
Провод 3222-14.000-01 | 33 |  |
Отсек батарейный 3227-00.008 |
| 25 |  |
Хомут 3222-00.025 | 34 |  |
Мембрана (устанавливается в водяной узел) 3227-02.278-01 (с 01.03.2013) |
| 26 |  |
Прокладка (D18,5xd11,5×2) 3272-00.014 | 35 |  |
Тарелка со штоком (устанавливается в водяной узел) 3227-02.300 |
| 27 |  |
Прокладка (D16,5xd10x2) 3272-00.014-02 | 36 |  |
Фильтр (устанавливается в водяной и газовый узлы) 3227-02.206 |
| 28 |  |
Прокладка (D28xd17x2) 3272-00.014-01 | 37 |  |
Прокладка D22xd10x2 (уплотнение газового клапана) 3227-02.216 |
| 29 |  |
Кольцо (d15x2,65) 3227-02.204-01 | 38 |  |
Кольцо d2,8×1,8 (уплотнение газового и водяного штоков) 3227-02.207 |
| 30 |  |
Датчик температуры воды 3227-12.000-01 | 39 |  |
Кольцо d3,8×1,9 (уплотнение штуцера измерения давления газа в коллекторе) 004-007-19-2-4 ГОСТ 9833-73 |
| 31 |  |
Кольцо (d6x1,8) 3227-02.207-01 | 40 |  |
Кольцо d9x1,8 (уплотнение штуцера Вентури и водяной пробки) 3227-02.207-02 или 009-012-19-2-4 ГОСТ 9833-73 |
| 32 |  |
Блок управления электронный 3272-16.000 | 41 |  |
Кольцо d9,5×1,8 (уплотнение втулки газового штока) 3227-02.207-03 |
| 42 |  |
Кольцо d12,5×2,65 (уплотнение пробки газового узла, входит в комплект) 3227-02.204 | 45 |  |
Кольцо d29,5×1,8 (соединение газового корпуса с корпусом газового клапана) 3227-02.207-05 |
| 43 |  |
Кольцо d14x1,8 (соединение входного водяного штуцера с корпусом водяного узла) 3227-02.207-04 | 46 |  |
Коллектор в сборе природный газ 1,3 кПа (130 мм вод. ст.) (D 1,28) 3272-02.120 природный газ 2,0 кПа (200 мм вод. ст.) (D 1,14) 3272-02.120-02 сжиженный газ 2,9 кПа (300 мм вод. ст.) (D 0,79) 3272-02.120-01 |
| 44 |  |
Кольцо d27,5×2,65 (соединение газового корпуса с электромагнитным клапаном) 3227-02.204-02 |
ЗАПАСНЫЕ ЧАСТИ ДЛЯ ВОДОНАГРЕВАТЕЛЯ NEVA-4513 M
Взрывная схема колонки Нева 4513 M
| № | ВНЕШНИЙ ВИД | НАИМЕНОВАНИЕ | № | ВНЕШНИЙ ВИД | НАИМЕНОВАНИЕ |
|---|---|---|---|---|---|
| 2 |  |
Теплообменник 3219-08.00 | 11 |  Облицовка (белая) 4513-03.001 или(цвет белый алюминиевый) |
Облицовка (белая) 4513-03.001 или (цвет белый алюминиевый) 4513 03.001-01 |
| 3 |  |
Горелка (13 секций) природный газ 1,3 кПа (130 мм вод. ст.) (D 1,28) 3264-02.050-04 природный газ 2,0 кПа (200 мм вод. ст.) (D 1,14) 3264-02.050-05 сжиженный газ 2,9 кПа (300 мм вод. ст.) (D 0,79) 3264-02.050-01 | 12 |  |
Дисплей 3227-07.003 |
| 4 | |
Узел водогазовый 3227-02.200 | 13 |  |
Сопло горелки природный газ (G20, 2-е семейство, группа Н), 1,3 кПа 3295.07.20.005-13, природный газ (G20, 2-е семейство, группа Н), 2,0 кПа 3295.07.20.005-10, сжиженный газ (G30, 3-е семейство, группа В/Р), 2,9 кПа 3295.07.20.005-20 |
| 5 | |
Узел газовый 3227-02.310 | 14 |  |
Гайка 3219-00.09 |
| 6 | |
Узел водяной 3227-02.270 | 15 |  |
Переходник 4513-02.001 |
| 7 |  |
Труба (от водяного узла к теплообменнику) 4513-04.000 | 16 | |
Клапан электромагнитный 3227-02.290 |
| 8 |  |
Труба (выход горячей воды) 4513-05.000 | 17 | |
Микровыключатель (датчик протока воды) 3227-02.330 |
| 9 |  |
Накладка (с защитной пленкой) светло-серая, 3275-03.100-02 | 18 | |
Свеча 3227-02.130-01 |
| 10 | |
Ручка (0 33 мм) светло-серая 3275-00.006 | 19 | |
Датчик наличия пламени 3227-02.140-01 |
| 22 |  |
Термореле 90°C KSD301-DA90A2 | 29 | |
Кольцо d15x2,65 (соединение переходника с газовым узлом) 3227-02.204-01 |
| 24 | |
Провод (для соединения термореле), длина 500 мм 3222-14.000-01 | 30 | |
Датчик температуры воды (резьба М8) 3227-12-000-01 с кольцом d6х1,8 3227-02.207-01 |
| 25 | |
Хомут 3222-00.025 | 32 | |
Блок управления электронный 3272-16.000 |
| 26 |  |
Прокладка (для подсоединений водяных труб) D18,5хd11,5х2 3272 00.014 или D19хd10х2 3272-00.015 | 33 | |
Отсек батарейный 3227-00.008 |
| 27 | |
Прокладка (D16,5xd10x2) 3272-00.014-02 | 34 | |
Мембрана (устанавливается в водяной узел) 3227-02.278-01 |
| 28 | |
Прокладка (D28xd17x2) 3272-00.014-01 | 35 | |
Термореле 90°C KSD301-DA90A2 или KSD301-RA90A2 |
ЗАПАСНЫЕ ЧАСТИ ДЛЯ ВОДОНАГРЕВАТЕЛЯ NEVA-4610

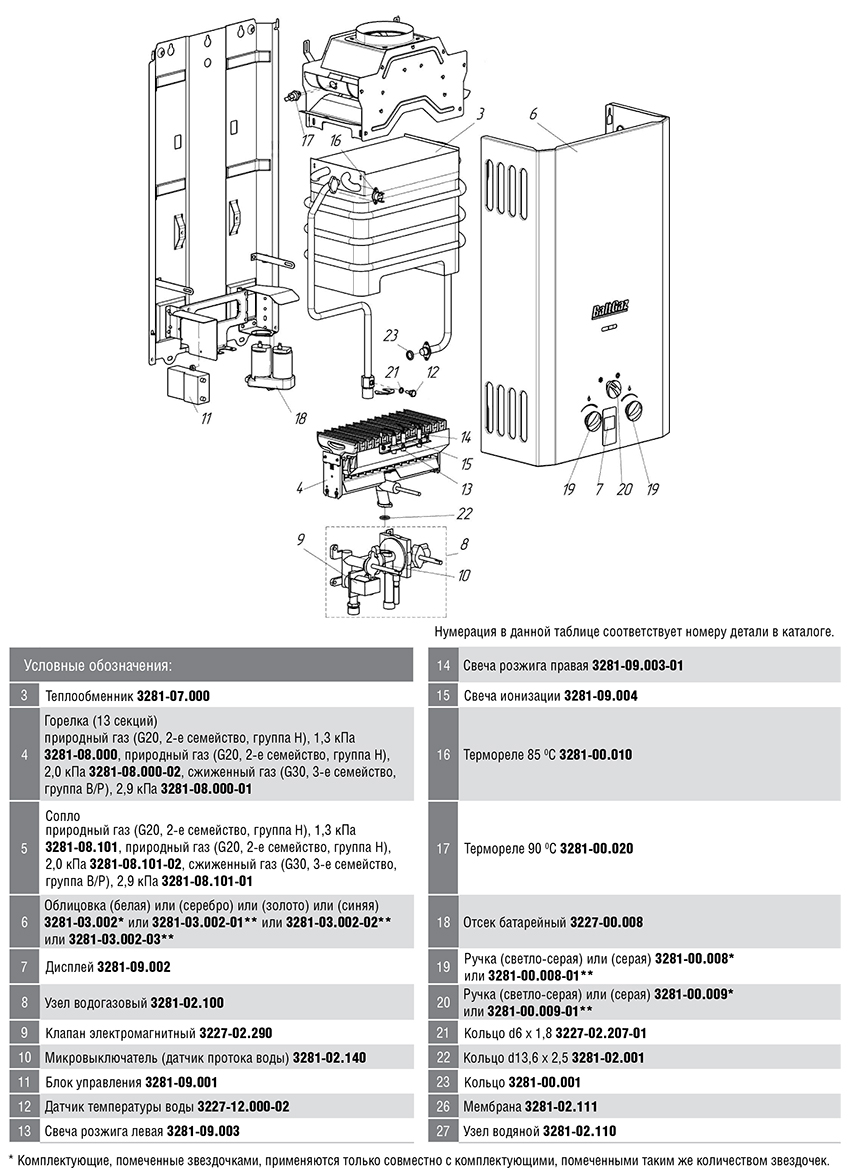

Взрывная схема колонки Нева 4610
| № | ВНЕШНИЙ ВИД | НАИМЕНОВАНИЕ | № | ВНЕШНИЙ ВИД | НАИМЕНОВАНИЕ |
|---|---|---|---|---|---|
| 3 |  |
Теплообменник 3281-07.000 | 11 |  |
Датчик температуры воды 3227-12.000-02 |
| 4 | |
Теплообменник 3281-07.000 | 11 | |
Датчик температуры воды 3227-12.000-02 |
