Для правильной идентификации требуемой запчасти необходимо найти нужную взрывную схему котла. Взрывная схема содержит в себе наименования и артикульные номера деталей конкретного типа котла.
Для правильного определения взрывной схемы, необходимо знать марку котла и его год выпуска.
Каждая взрывная схема открывается на отдельной странице
Взрывные чертежи котлов модели АОГВ-24-ЗП
Взрывные чертежи котлов модели АОГВ-24-ОП
Взрывные чертежи котлов модели АОГВ-32-ЗП
Взрывные чертежи котлов модели АОГВ-32-З
Взрывные чертежи котлов модели АОГВ-50-ЗП
Взрывные чертежи котлов модели АОГВ-95-ЗП
На данной странице ниже представлены взрывные чертежи для всех котлов Альфа-Калор списком. Чтобы открыть взрывную схему отдельного котла на отдельной странице, пользуйтесь навигаторм выше.
Взрывная схема на котел Альфа-Калор АОГВ-24-ЗП (модель 2013 г)
Для увеличения схемы коснитесь пальцем экрана и удерживайте в области изображения
Двухконтурный турбированный котел. Модель 2013 года выпуска
Открыть схему в PDF (в новой вкладке):
Элементы корпуса двухконтурного котла Альфа-Калор АОГВ 24 ЗП 2013 гв
Гидравлическая и горелочная часть двухконтурного котла Альфа-Калор АОГВ 24 ЗП 2013 гв
Циркуляционный насос, газовый клапан и другие элементы двухконтурного котла Альфа-Калор АОГВ 24 ЗП 2013 гв
Передняя панель и плата двухконтурного котла Альфа-Калор АОГВ 24 ЗП 2013 гв
Взрывная схема на котел Альфа-Калор АОГВ-24-ЗП (модель 2011 г)
Для увеличения схемы коснитесь пальцем экрана и удерживайте в области изображения
Двухконтурный турбированный котел. Модель 2011 года выпуска
Открыть схему в PDF (в новой вкладке):
Элементы корпуса двухконтурного котла Альфа-Калор АОГВ 24 ЗП 2011 гв
Гидравлическая часть двухконтурного котла Альфа-Калор АОГВ 24 ЗП 2011 гв
Горелочная часть двухконтурного котла Альфа-Калор АОГВ 24 ЗП 2011 гв

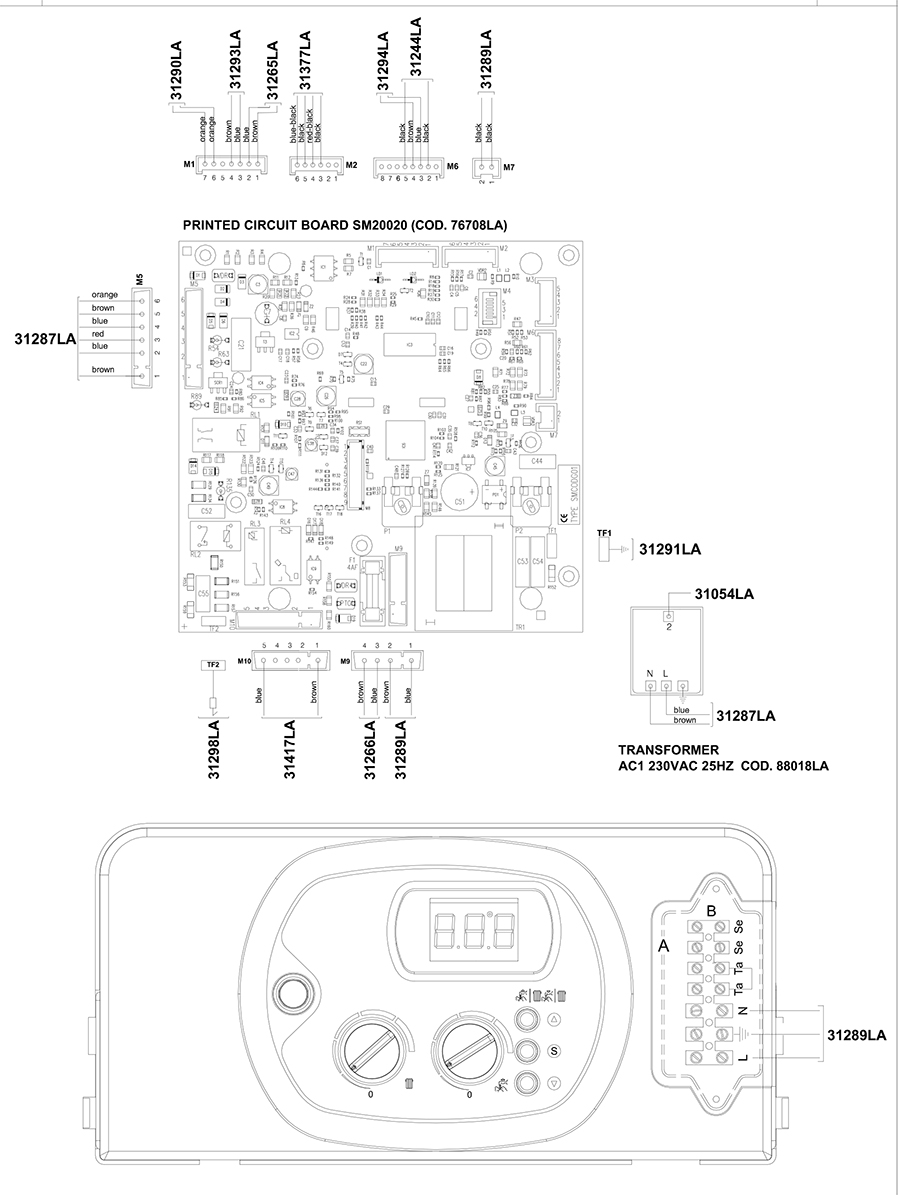

Электрическая схема двухконтурного котла Альфа-Калор АОГВ 24 ЗП 2011 гв
Взрывная схема на котел Альфа-Калор АОГВ-24-ЗП (модель 2007 г)
Для увеличения схемы коснитесь пальцем экрана и удерживайте в области изображения
Двухконтурный турбированный котел. Модель 2007 года выпуска
Открыть схему в PDF (в новой вкладке):
Элементы корпуса двухконтурного котла Альфа-Калор АОГВ 24 ЗП 2007 гв
Гидравлическая часть двухконтурного котла Альфа-Калор АОГВ 24 ЗП 2007 гв
Горелочная часть двухконтурного котла Альфа-Калор АОГВ 24 ЗП 2007 гв
Электрическая схема двухконтурного котла Альфа-Калор АОГВ 24 ЗП 2007 гв
Взрывная схема на котел Альфа-Калор АОГВ-24-ЗП (модель 2004 г)
Для увеличения схемы коснитесь пальцем экрана и удерживайте в области изображения
Двухконтурный турбированный котел. Модель 2004 года выпуска
Открыть схему в PDF (в новой вкладке):
Запчасти корпуса двухконтурного котла Альфа-Калор АОГВ 24 ЗП 2004 гв
Гидравлическая часть двухконтурного котла Альфа-Калор АОГВ 24 ЗП 2004 гв
Горелочная часть двухконтурного котла Альфа-Калор АОГВ 24 ЗП 2004 гв
Электрическая схема подключения двухконтурного котла Альфа-Калор АОГВ 24 ЗП 2004 гв
Взрывная схема на котел Альфа-Калор АОГВ-24-ОП модель 2007 года выпуска
Для увеличения схемы коснитесь пальцем экрана и удерживайте в области изображения
Двухконтурный атмосферный котел. Модель 2007 года выпуска
Открыть схему в PDF (в новой вкладке):
Элементы корпуса двухконтурного котла Альфа-Калор АОГВ 24 ОП 2007 гв
Гидравлическая часть котла Альфа-Калор АОГВ 24 ОП 2007 гв
Горелочная часть котла Альфа-Калор АОГВ 24 ОП 2007 гв

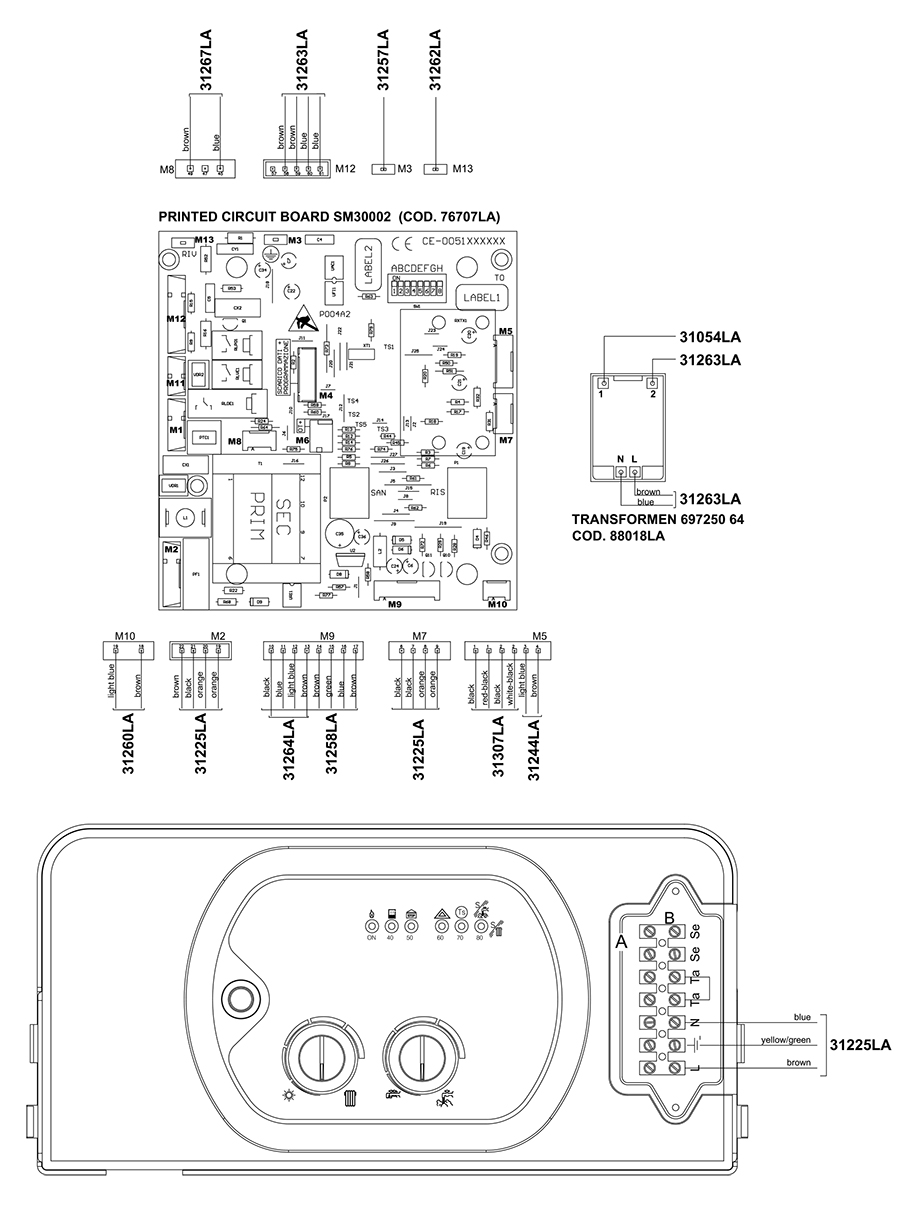

Электрическая схема котла Альфа-Калор АОГВ 24 ОП 2007 гв
Взрывная схема на котел Альфа-Калор АОГВ-32-ЗП (модель 2013 г)
Для увеличения схемы коснитесь пальцем экрана и удерживайте в области изображения
Модель 2013 года выпуска
Открыть схему в PDF (в новой вкладке):
Запчасти корпуса котла Альфа-Калор АОГВ 32 ЗП 2013 гв
Гидравлическая и горелочная часть котла Альфа-Калор АОГВ 32 ЗП 2013 гв
Циркуляционный насос и другие элементы котла Альфа-Калор АОГВ 32 ЗП 2013 гв
Плата управления и передняя часть котла Альфа-Калор АОГВ 32 ЗП 2013 гв
Взрывная схема на котел Альфа-Калор АОГВ-32-ЗП (модель 2009 г)
Для увеличения схемы коснитесь пальцем экрана и удерживайте в области изображения
Модель 2009 года выпуска
Открыть схему в PDF (в новой вкладке):
Запчасти корпуса котла Альфа-Калор АОГВ 32 ЗП 2009 гв
Гидравлическая часть двухконтурного котла Альфа-Калор АОГВ 32 ЗП 2009 гв
Горелочная часть двухконтурного котла Альфа-Калор АОГВ 32 ЗП 2009 гв
Электрическая схема двухконтурного котла Альфа-Калор АОГВ 32 ЗП 2009 гв
Взрывная схема на котел Альфа-Калор АОГВ-32-З (модель 2011 г)
Для увеличения схемы коснитесь пальцем экрана и удерживайте в области изображения
Модель 2011 года выпуска
Открыть схему в PDF (в новой вкладке):
Запчасти корпуса котла Альфа-Калор АОГВ 32 З 2011 гв
Гидравлическая часть котла Альфа-Калор АОГВ 32 З 2011 гв
Горелочная часть котла Альфа-Калор АОГВ 32 З 2011 гв
Электрическая часть котла Альфа-Калор АОГВ 32 З 2011 гв
Взрывная схема на котел Альфа-Калор АОГВ-50-ЗП (модель 2017 г)
Для увеличения схемы коснитесь пальцем экрана и удерживайте в области изображения
Одноконтурный конденсационный котел. Модель 2017 года выпуска
Открыть схему в PDF (в новой вкладке):
Корпус конденсационного котла Альфа-Калор АОГВ 50 ЗП 2017 гв
Гидравлическая часть котла Альфа-Калор АОГВ 50 ЗП 2017 гв
Передняя панель, платау управления котла Альфа-Калор АОГВ 50 ЗП 2017 гв
Теплообменник в сборе котла Альфа-Калор АОГВ 50 ЗП 2017 гв
Взрывная схема на котел Альфа-Калор АОГВ-50-ЗП (модель 2010 г)
Для увеличения схемы коснитесь пальцем экрана и удерживайте в области изображения
Модель 2010 года выпуска
Открыть схему в PDF (в новой вкладке):
Запчасти корпуса котла Альфа-Калор АОГВ 50 ЗП 2010 гв

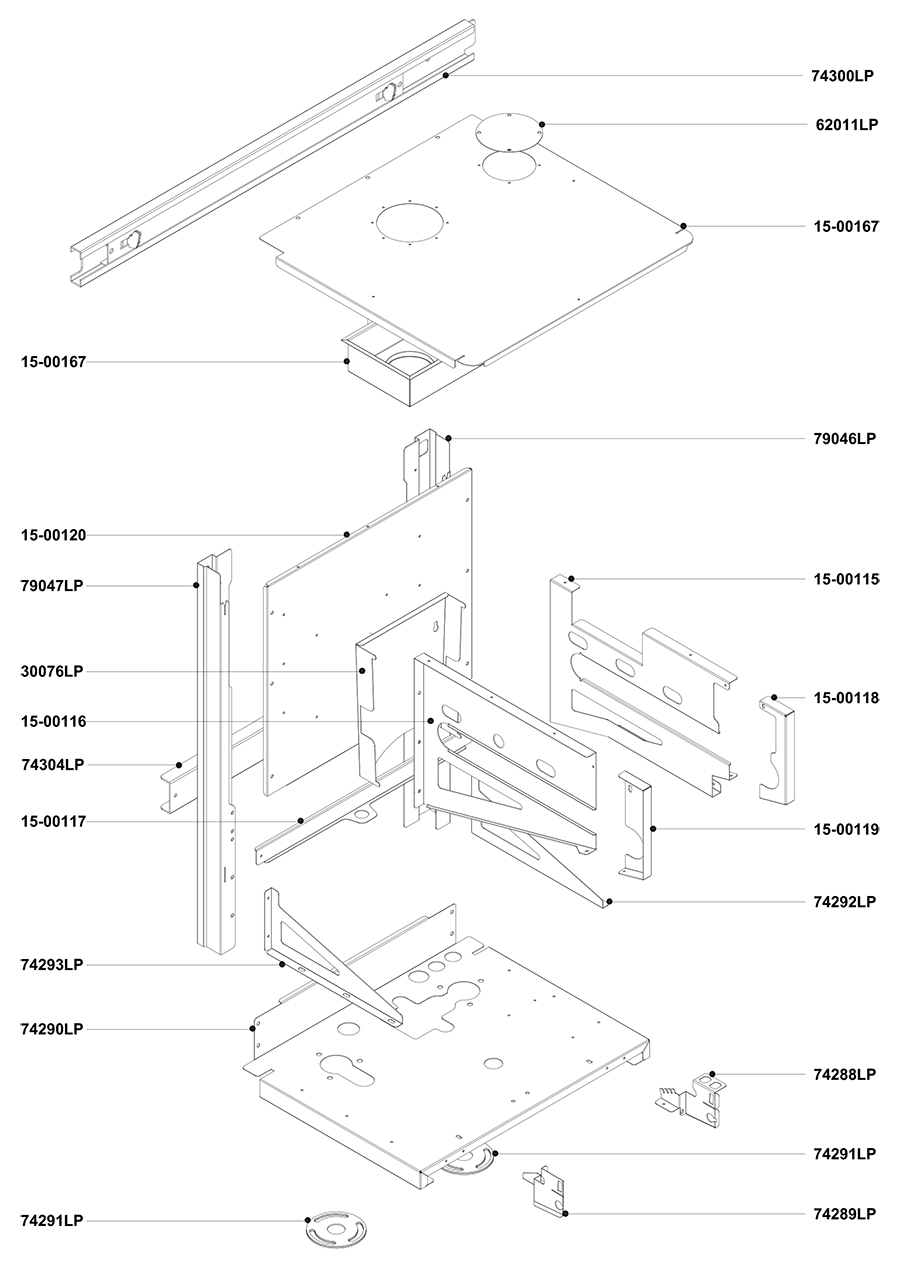

Элементы корпуса и креплений котла Альфа-Калор АОГВ 50 ЗП 2010 гв
Теплообменник, циркуляционный насос, вентилятор котла АОГВ 50 ЗП 2010
Электрическая схема котла Альфа-Калор АОГВ 50 ЗП 2010 гв
Теплообменник и его элементы котла АОГВ 50 ЗП 2010
Взрывная схема на котел Альфа-Калор АОГВ-95-ЗП (модель 2013 г)
Для увеличения схемы коснитесь пальцем экрана и удерживайте в области изображения
Одноконтурный конденсационный котел. Модель 2013 года выпуска
Открыть схему в PDF (в новой вкладке):
Корпус котла Альфа-Калор АОГВ 95 ЗП 2013
Гидравлическая часть котла Альфа-Калор АОГВ 95 ЗП 2013
Передняя часть и плата управления котла Альфа-Калор АОГВ 95 ЗП 2013
Взрывная схема на котел Альфа-Калор АОГВ-95-ЗП (модель 2009 г)
Для увеличения схемы коснитесь пальцем экрана и удерживайте в области изображения
Одноконтурный конденсационный котел. Модель 2009 года выпуска
Открыть схему в PDF (в новой вкладке):
Корпус котла Альфа-Калор АОГВ 95 ЗП 2009 года выпуска
Гидравлическая часть котла Альфа-Калор АОГВ 95 ЗП 2009 года выпуска
Передняя часть, плата управления котла Альфа-Калор АОГВ 95 ЗП 2009
