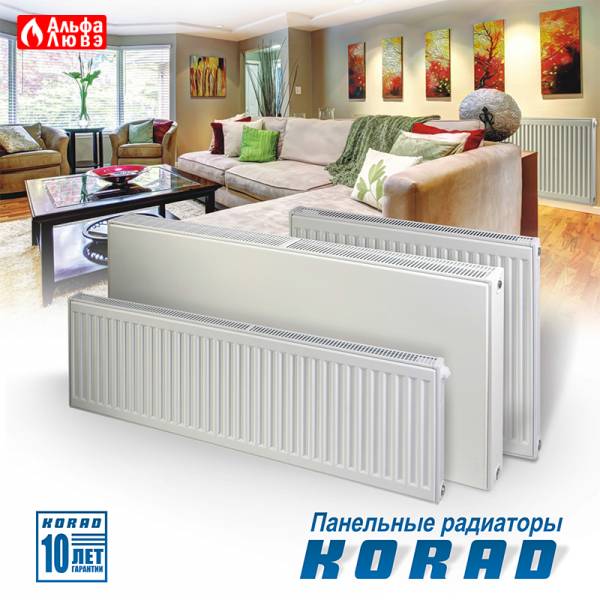

Стальные радиаторы Korad (Словакия). Тип: 10. Длина (L): 400 — 3000 мм. Высота (H): 300-900 мм.

Стальные радиаторы Korad (Словакия). Тип: 10. Длина (L): 400 — 3000 мм. Высота (H): 300-900 мм.

  • Описание
  • Дополнительная информация
  • Технические характеристики
  • Документация

Описание товара

Панельные радиаторы Korad произведены из листов углеродистой стали холодного проката и характеризуется повышенной прочностью и хорошей свариваемостью.

Тип — 10

Количество панелей: 1;
Количество конвекторов: 0;

Типы радиаторов отопления

Типы радиаторов отопления — 10 (простой), 11 (простой с конвектором и решетками), 20 (двойной с решетками), 21 (двойной с конвектором и решетками), 22 (двойной с двумя конвекторами), 30 (тройной с решетками), 33 (тройной с тремя конвекторами и решетками)

Давление, температура

Каждый радиатор проходит испытание на прочность

  • Минимальное испытательное давление — 13 атмосфер (max давление во время проведения профилактических работ городских сетей 8 атм.)
  • Максимальная температура теплоносителя — 110°C

Поверхностная обработка

  • обезжиривание;
  • фосфатный слой;
  • основная катафоретическая краска;
  • кроющий слой порошковое покрытие нанесенное электростатическим способом — оттенок RAL 9010.

Высотный и линейный ассортимент КОРАД (мм)

Высотный и линейный ассортимент КОРАД (мм)

Высотный и линейный ассортимент КОРАД (мм)

Расположение радиаторов отопления

Панельные радиаторы КОРАД предназначены для отопления помещений с низкой степенью влажности (30-60%) и незначительным загрязнением, например, квартиры, офисы, школы, гостиницы, магазины, музеи и т.д. Могут быть использованы и в среде с повышенной влажностью, только без конденсации и загрязнения воздуха, например, спортивные сооружения, склады, корридоры, но нужно обеспечить достаточную вентиляцию и регулярное проветривание или постоянную работу радиаторов.

Расстояния от пола и подоконника по расположению радиатора

Расстояния от пола и подоконника по расположению радиатора

Панельные радиаторы лучше расположить мин. 140 мм под подоконником к вертикальной оси окна на расстоянии мин. 70 мм от пола. Расстояние от стены как правило определяют установочные элементы, но не должно быть меньше чем 30 мм. Должна быть обеспечена циркуляция воздуха вокруг теплообменной поверхности радиатора. Максимальный рекомендуемый наклон радиатора 45° (мансарда). При несоблюдении этих расстояний необходимо рассчитывать с уменьшением тепловой мощности.

Подключение радиаторов

Различные варианты подключений радиаторов

Различные варианты подключений радиаторов

Инструкция по установке

  • монтаж радиаторов рекомендуем осуществлять в упакованном состоянии, таким образом обеспечивается максимальная защита радиаторов до конца всех работ. Установочные элементы позволяют выполнить сборку с минимальным повреждением упаковки в местах подвесных кронштейнов, поддержек и подключителей к отопительной системе.
  • перед установкой разрежьте защитную пленку на местах подвесных кронштейнов и пластиковых защит углов. Защитные углы разработаны так, что в месте подключения радиатора их можно откинуть.
  • удалите пластиковые заглушки. Никогда не используйте пластиковые заглушки при эксплуатации радиатора.
  • установите нужные клапаны, заглушки и заглушки для удаления воздуха.
  • радиаторы должны быть установлены со склоном от 10 до 20 мм на 1 м длины так, чтобы заглушка для удаления воздуха располагалась на самом высоком месте.
  • инструкция по установке и эксплуатации прилагается к каждому радиатору под защитной пластиковой фольгой.
Установка радиатора KORAD с помощью держателей Корад

Установка радиатора KORAD с помощью держателей Корад

Расположение подвесочных держателей у радиаторов различных типов

Расположение подвесочных держателей для радиаторов

Расположение подвесочных держателей для радиаторов

Дополнительная информация

Бренд

Тепловая мощность радиаторов отопления

Зная площадь и высоту комнаты, длину и высоту окна, высоту от пола до подоконника можно рассчитать требуемую тепловую мощность радиатора отопления (можете воспользоваться сервисом по расчету тепловой мощности батарей.

Следующий шаг по таблицам ниже вы можете подобрать радиатор нужной высоты и длины, таким образом, чтобы он перекрывал проем окна - был длиннее чем длина окна.

Расчет длины и высоты радиатора H=300 по тепловой мощности, Тип - 10, 11, 20

Тепловая мощность Ф (Вт) радиаторов различных типов высотой H=300, Тип - 10, 11, 20

Расчет длины и высоты радиатора H=300 по тепловой мощности, Тип - 21, 22, 30, 33

Расчет длины и высоты радиатора H=300 по тепловой мощности, Тип - 21, 22, 30, 33

Расчет длины и высоты радиатора H=400 по тепловой мощности, Тип - 10, 11, 20

Тепловая мощность Ф (Вт) радиаторов различных типов высотой H=400, Тип - 10, 11, 20

Расчет длины и высоты радиатора H=400 по тепловой мощности, Тип - 21, 22, 30, 33

Расчет длины и высоты радиатора H=400 по тепловой мощности, Тип - 21, 22, 30, 33

Расчет длины и высоты радиатора H=500 по тепловой мощности, Тип - 10, 11, 20

Тепловая мощность Ф (Вт) радиаторов различных типов высотой H=500, Тип - 10, 11, 20

Расчет длины и высоты радиатора H=500 по тепловой мощности, Тип - 21, 22, 30, 33

Расчет длины и высоты радиатора H=500 по тепловой мощности, Тип - 21, 22, 30, 33

Расчет длины и высоты радиатора H=550 по тепловой мощности, Тип - 10, 11, 20

Тепловая мощность Ф (Вт) радиаторов различных типов высотой H=550, Тип - 10, 11, 20

Расчет длины и высоты радиатора H=550 по тепловой мощности, Тип - 21, 22, 30, 33

Расчет длины и высоты радиатора H=550 по тепловой мощности, Тип - 21, 22, 30, 33

Расчет длины и высоты радиатора H=600 по тепловой мощности, Тип - 10, 11, 20

Расчет длины и высоты радиатора H=600 по тепловой мощности, Тип - 10, 11, 20

Расчет длины и высоты радиатора H=600 по тепловой мощности, Тип - 21, 22, 30, 33

Расчет длины и высоты радиатора H=600 по тепловой мощности, Тип - 21, 22, 30, 33

Расчет длины и высоты радиатора H=900 по тепловой мощности, Тип - 10, 11, 20

Расчет длины и высоты радиатора H=900 по тепловой мощности, Тип - 10, 11, 20

Расчет длины и высоты радиатора H=900 по тепловой мощности, Тип - 21, 22, 30, 33

Расчет длины и высоты радиатора H=900 по тепловой мощности, Тип - 21, 22, 30, 33
