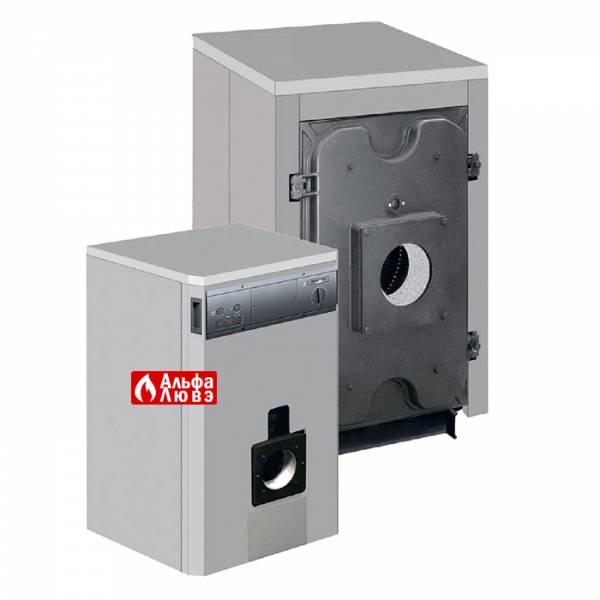

Водогрейный котел
Riello RTT
мощностью от 27 до 930 кВт

Описание товара

Чугунный трёхходовой водогрейный котёл с высоким КПД. Котёл может быть укомплектован вентиляторными горелками на дизельном топливе и газе. Три хода дымовых газов обеспечивают высокую тепловую эффективность котла. Корпус котла собран из секций, отлитых из специального чугуна, устойчивого к коррозии и термическому напряжению. Облицовка котла выполнена из стали с огнеупорной окраской.
Выпускается 27 типоразмеров котлов номинальной теплопроизводительностью от 27 до 930 кВт.

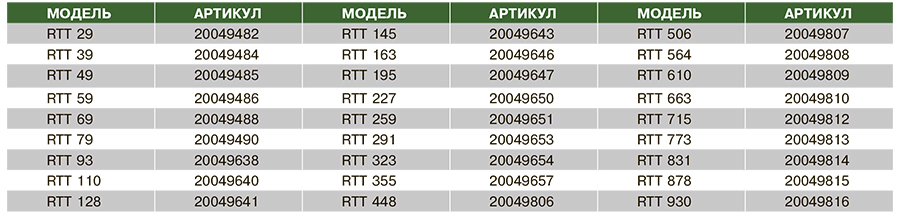

Артикула котла Riello RTT

Характеристики котла

● Увеличенная за счёт дополнительных тепловоспринимающих элементов поверхность теплообмена камеры сгорания и трёхходовой тракт дымовых газов обеспечивают высокую эффективность.
● Секции котла выполнены из высококачественного чугуна, обладающего высоким сопротивлением к термическому напряжению и коррозии.

Преимущества при установке и техническом обслуживании

Удобство транспортировки:
Модели RTT 29-145 поставляются в сборе (одно грузовое место).
Модели RTT 163 – 930 поставляются в разобранном виде (посекционно) и должны собираться на месте (два или три грузовых места).
Простота установки: Модели, поставляемые в разобранном виде (RTT 163 – 930) легко собираются на месте установки котла без использования дополнительных (кроме тех, что идут в комплекте с котлом) приспособлений.
Гибкость установки: Возможность использования с котлами пультов управления с различным функциональным наполнением и вентиляторных горелок на разных видах топлива (кроме моделей RTT 29-79, где пульт уже встроен).
Простота технического обслуживания: Лёгкий доступ в камере сгорания котла, благодаря наличию передней дверцы открывающейся направо или налево и съёмных турбуляторов.

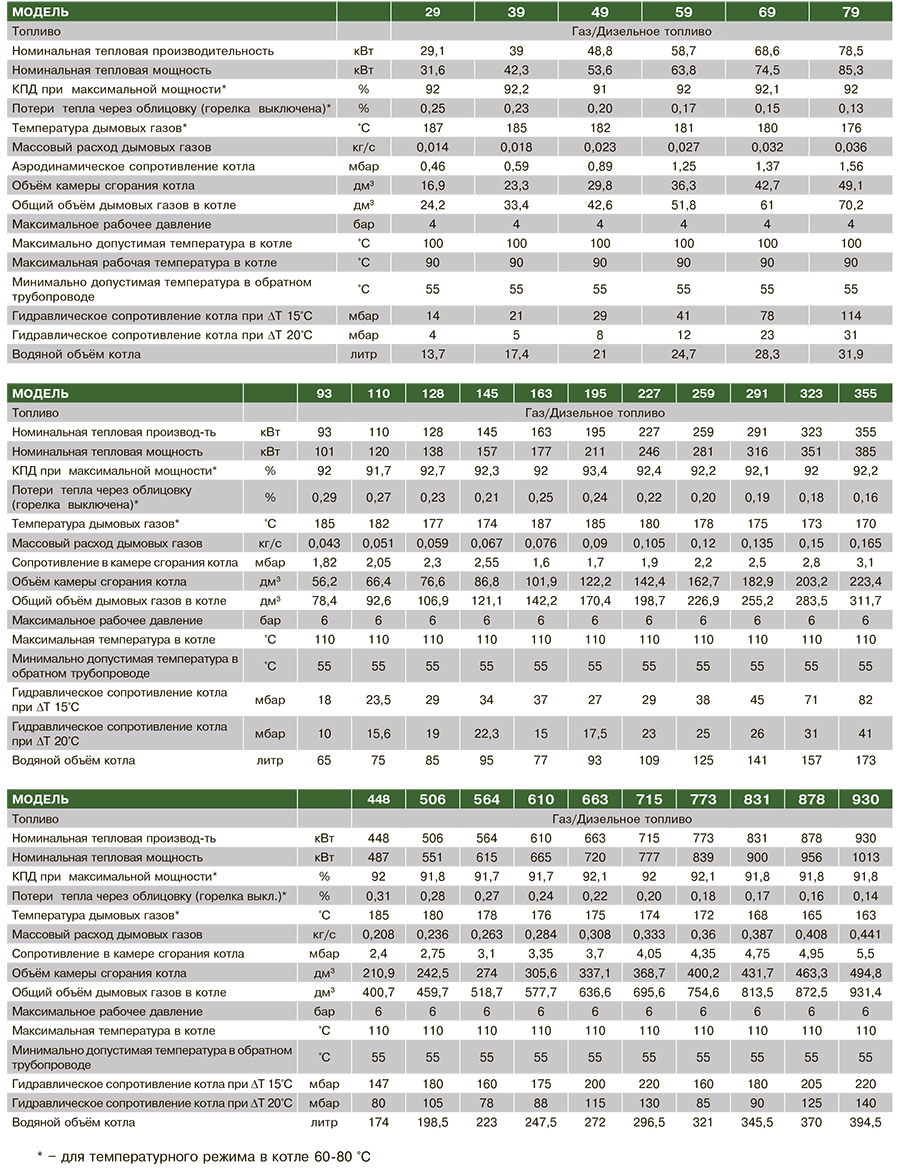

Технические характеристики

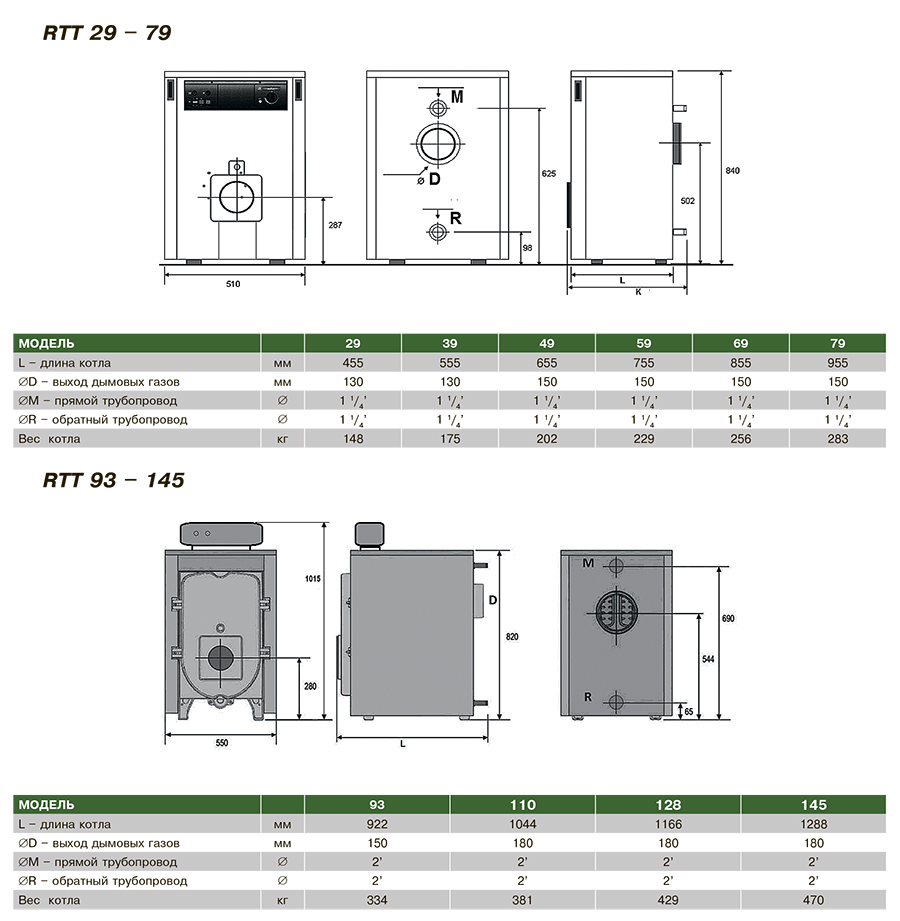

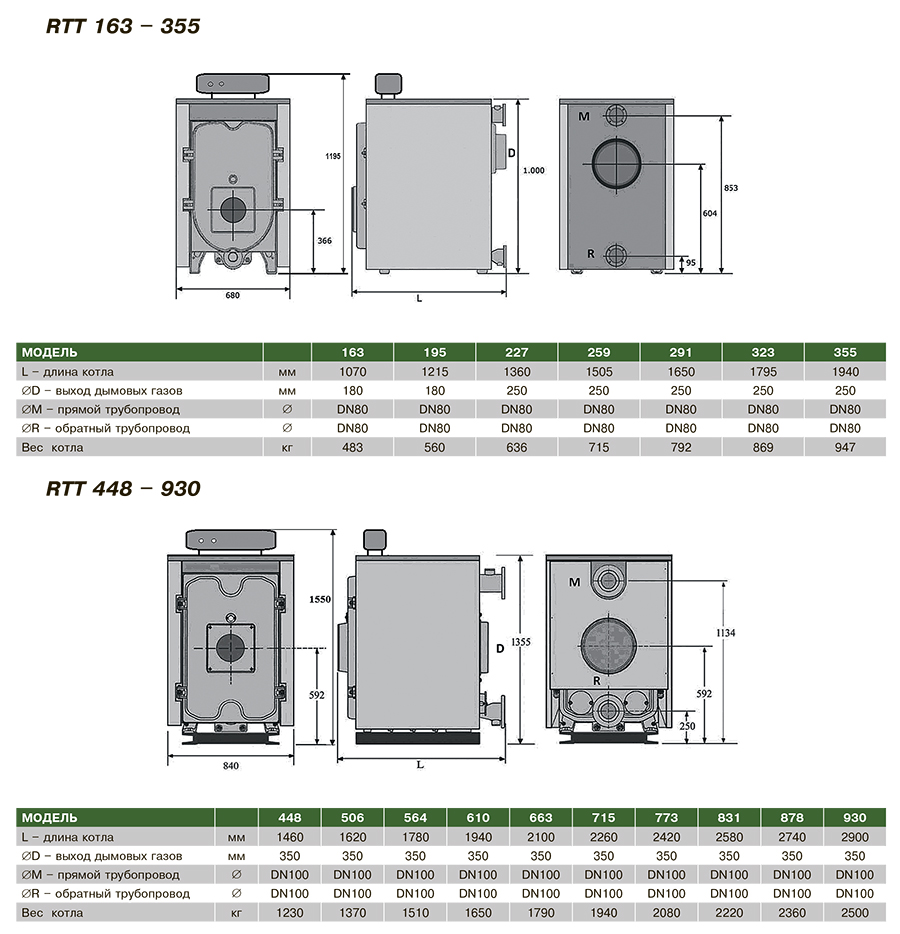

Габаритные и присоединительные размеры

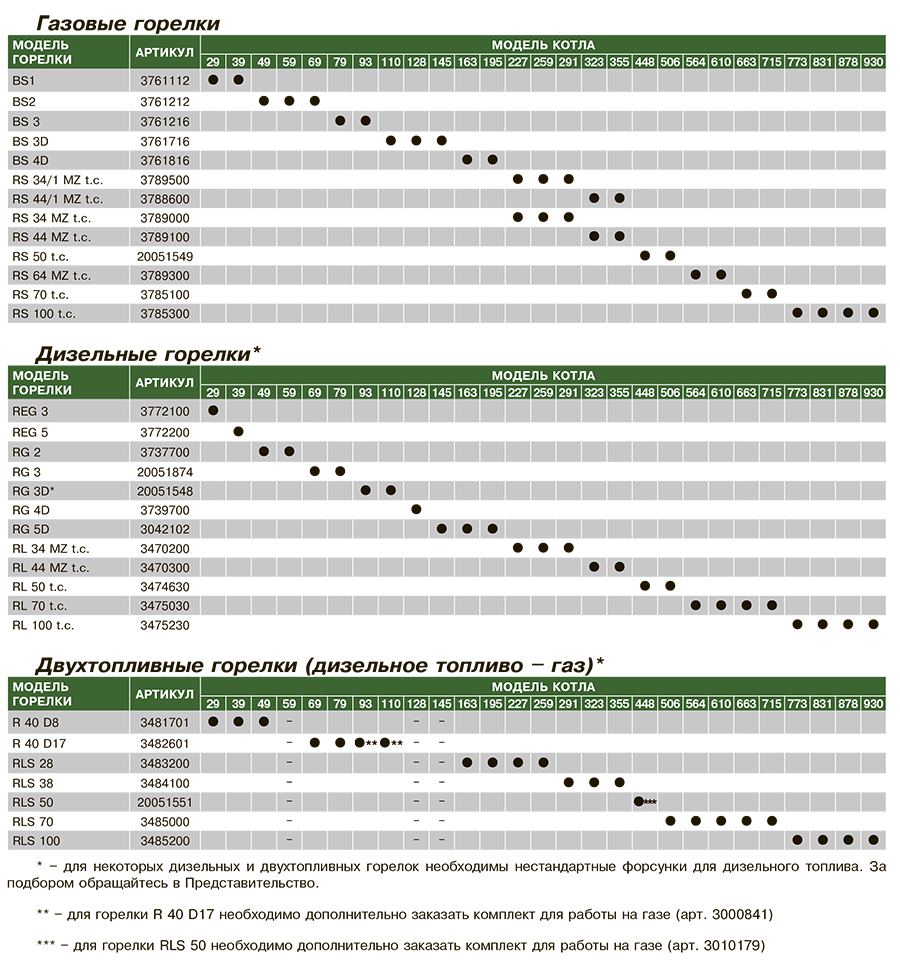

Таблица подбора горелок для котла Riello RTT

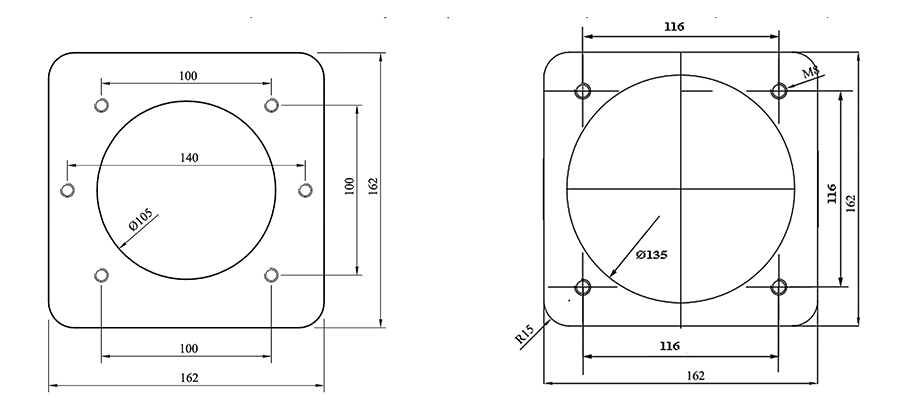

Фланец для крепления горелки

Модели RTT 29-79 стандартно комплектуются фланцем с отверстиями для крепления горелки.

Модели RTT 93-930 стандартно комплектуются фланцем с отверстием для головки горелки. Отверстия для крепления горелки соответствующего размера монтажник должен сделать самостоятельно.

Пульты управления

Модели RTT 29-79 оснащены встроенным пультом управления. Пульт позволяет управлять одноступенчатой горелкой и циркуляционным насосом контура отопления. Ниже представлена электрическая схема пульта управления со схемами подключения различных типов горелок.

При подключении горелки необходимо удалить перемычку на клеммной колодке котла между клеммами 5 и 6.

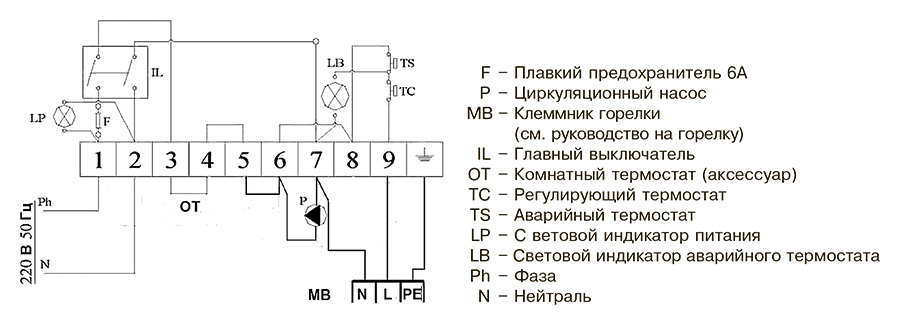

Схема подключения горелок Riello серии REG

Модели RTT 93-930 могут оснащаться пультами управления серии RIELLO 5000 с различным функциональным наполнением:
TMR 2 – термостатический пульт для управления одноконтурным котлом с одно или двухступенчатой горелкой;
CL-M – климатический электронный пульт для управления модуляционной, одно- или двухступенчатой горелкой, встроенным или отдельно стоящим бойлером-аккумулятором или проточным теплообменником ГВС. Каскадное управление группой до четырёх котлов. Возможность управления 6-ю отдельными контурами отопления (при заказе дополнительных блоков управления);
EB/T – термостатический пульт для управления одно– или двухступенчатой горелкой, отдельно стоящим бойлером-аккумулятором и циркуляционным насосом системы отопления.
Для моделей RTT 93-930 пульт управления не входит в комплект поставки и заказывается отдельно!

Установка котла

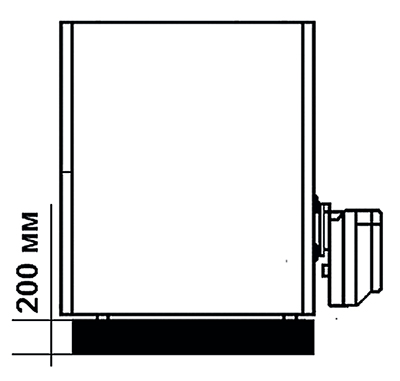

Котлы RTT должны устанавливаться на бетонном постаменте высотой не менее 200мм над уровнем пола. В противном случае возникнут сложности при монтаже и эксплуатации горелки котла.

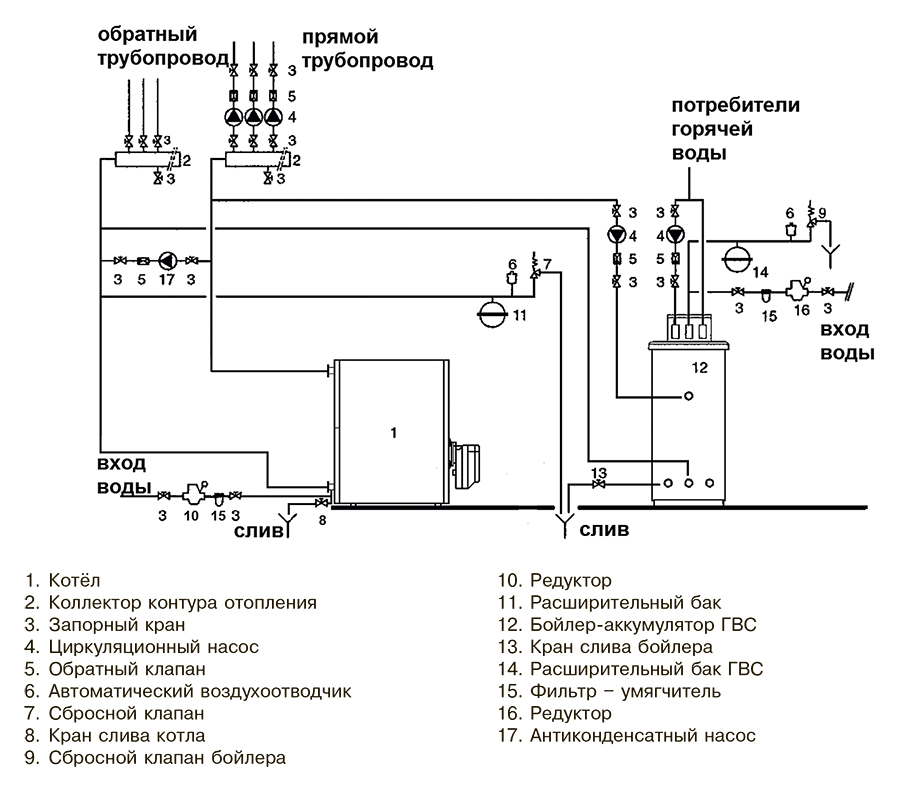

Гидравлическая схема

Дополнительная информация

Технические характеристики чугунного водогрейного котла Riello RTT 27-930 кВт (RU)
Руководство по монтажу и эксплуатации (технический паспорт) котла Riello RTT 29-79 (RU)
Руководство по монтажу и эксплуатации (технический паспорт) котла Riello RTT 93-145 (RU)
Руководство по монтажу и эксплуатации (технический паспорт) котла Riello RTT 163-355 (RU)
Руководство по монтажу и эксплуатации (технический паспорт) котла Riello RTT 448-930 (RU)
Каталог водогрейных котлов Riello (RU)
Каталог горелки Riello 2013 (RU) (открывать через Adobe Reader или Chrome)
