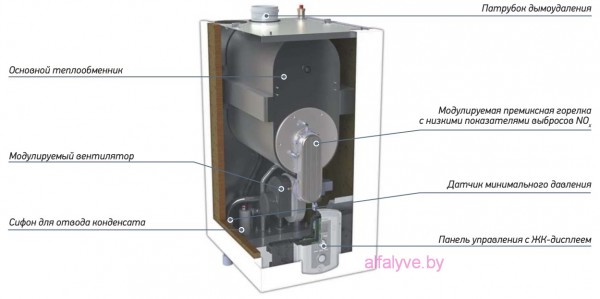

Внутренние компоненты котла Chaffoteaux Talia Green Evo System HP 85-100 FF

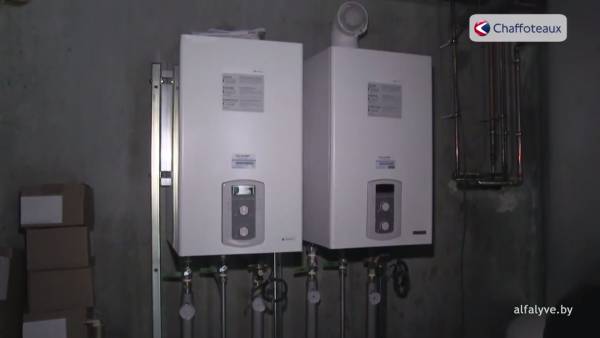

Два котла в каскаде Chaffoteaux Talia Green System HP

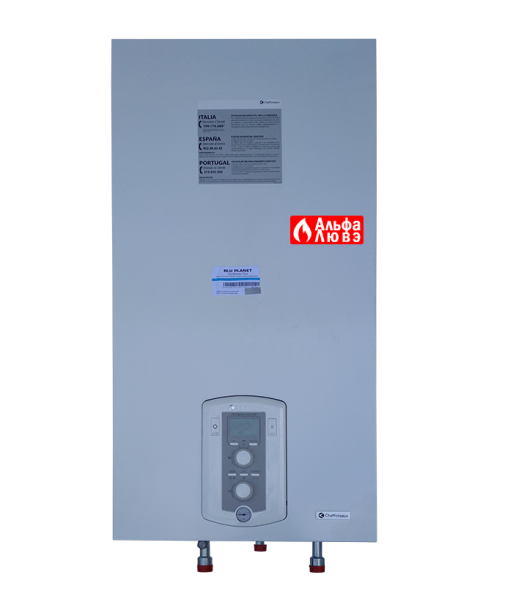

Котел конденсационный одноконтурный Chaffoteaux Talia Green Evo System HP 100 кВт
Габаритные размеры котла Chaffoteaux Talia Green Evo System HP 85-100 FF

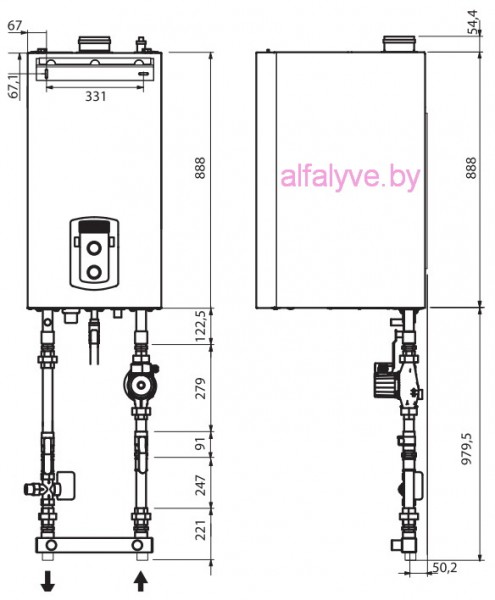

Габаритные размеры и подсоединения котла Chaffoteaux Talia Green Evo System HP 85-100 FF
Каскадный монтаж котла Chaffoteaux Talia Green Evo System HP 85-100 FF
Технические характеристики котла Chaffoteaux Talia Green Evo System HP 85-100 FF
Одноконтурный котел Chaffoteaux c бойлером косвенного нагрева
Котел Chaffoteaux Pigma Green установлен на кухне
Преимущества модельного ряда котлов Chaffoteaux
Энергосберегающие технологии Chaffoteaux
Котел Chaffoteaux на стене в доме
Котел Chaffoteaux обеспечивает горячей водой все точки водозабора в доме
Специалсит настраивает котел Chaffoteaux
Настройка панели управления специалистом Chaffoteaux
Аксессуары для котла — комнатный термостат, уличный датчик, программатор позволяют сэкономить в отопительный сезон 15-25% газа.
Температура системы отопления, ГВС и наружная температура на панели управления Chaffoteaux
Видна наружная температура и оптимальная температура нагрева в доме на панели управления котла Chaffoteaux
Распределение источников нагрева на панели управления Chaffoteaux
Показывает текущий уровень выброса CO2
Диаграмма экономии энергии с помощью аксессуаров
Варианты системы дымоудаления котла Chaffoteaux

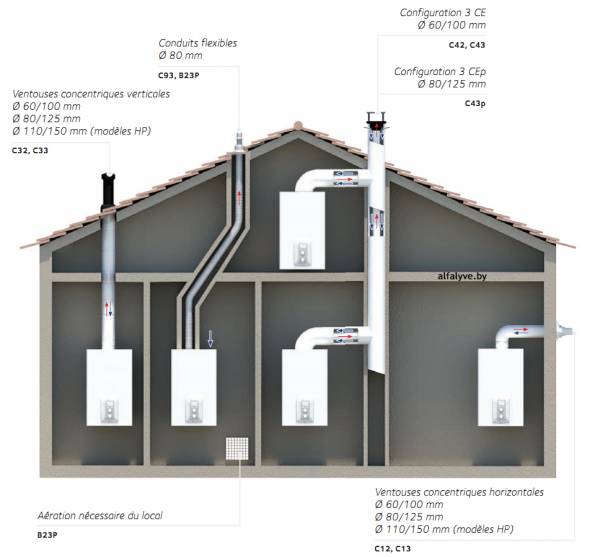

Варианты дымоудаления для котлов Chaffoteaux
Варианты выхода труб дымоудаления из дома
Приложение позволяет удаленно синхронизировать работу котла
С помощью Chaffolink можно просматривать и настраивать все параметры котла
Альфа-Лювэ официальный представитель Chaffoteaux в Беларуси
Энергосбережение от Chaffoteaux
5 коммуникаций к которым подключается котел со всеми необходимыми комплектующими
Схема обвязки газового котла
Котел Chaffoteaux Talia Green Evo System HP 85 FF
Котел Chaffoteaux Talia Green Evo System без обвязки
Внутренние компоненты котла Chaffoteaux Talia Green Evo System HP 85-100 FF
Два котла в каскаде Chaffoteaux Talia Green System HP
Котел конденсационный одноконтурный Chaffoteaux Talia Green Evo System HP 100 кВт
Габаритные размеры котла Chaffoteaux Talia Green Evo System HP 85-100 FF
Габаритные размеры и подсоединения котла Chaffoteaux Talia Green Evo System HP 85-100 FF
Каскадный монтаж котла Chaffoteaux Talia Green Evo System HP 85-100 FF
Технические характеристики котла Chaffoteaux Talia Green Evo System HP 85-100 FF

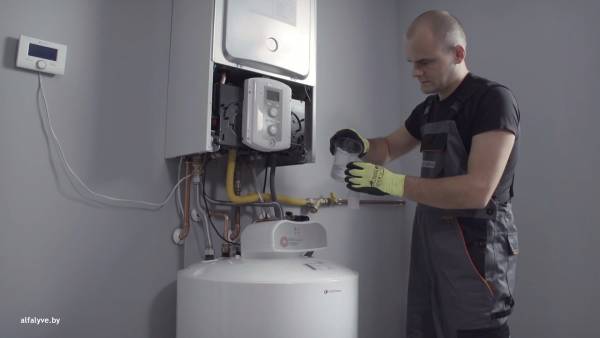

Одноконтурный котел Chaffoteaux c бойлером косвенного нагрева
Котел Chaffoteaux Pigma Green установлен на кухне
Преимущества модельного ряда котлов Chaffoteaux
Энергосберегающие технологии Chaffoteaux
Котел Chaffoteaux на стене в доме
Котел Chaffoteaux обеспечивает горячей водой все точки водозабора в доме
Специалсит настраивает котел Chaffoteaux
Настройка панели управления специалистом Chaffoteaux
Аксессуары для котла — комнатный термостат, уличный датчик, программатор позволяют сэкономить в отопительный сезон 15-25% газа.
Температура системы отопления, ГВС и наружная температура на панели управления Chaffoteaux
Видна наружная температура и оптимальная температура нагрева в доме на панели управления котла Chaffoteaux
Распределение источников нагрева на панели управления Chaffoteaux
Показывает текущий уровень выброса CO2
Диаграмма экономии энергии с помощью аксессуаров
Варианты системы дымоудаления котла Chaffoteaux
Варианты дымоудаления для котлов Chaffoteaux
Варианты выхода труб дымоудаления из дома
Приложение позволяет удаленно синхронизировать работу котла
С помощью Chaffolink можно просматривать и настраивать все параметры котла
Альфа-Лювэ официальный представитель Chaffoteaux в Беларуси
Энергосбережение от Chaffoteaux
5 коммуникаций к которым подключается котел со всеми необходимыми комплектующими
Схема обвязки газового котла

Конденсационный одноконтурный котел Chaffoteaux Talia Green Evo System HP 100 FF

Категория: Купить
  • Описание
  • Дополнительная информация
  • Технические характеристики
  • Документация

Описание товара

Мощность 85 кВт–100 кВт. Возможность установки от 2-х до 6 котлов в каскаде («в ряд») и от 3-х до 8 котлов в каскаде («спина к спине»). Chaffoteaux Talia Green Evo System HP является оптимальным решением для больших жилых, промышленных, коммерческих зданий.

Настенный конденсационный одноконтурный котел Talia Green Evo System HP 100 FF.
Страна производитель — Италия.
Торговая марка Chaffoteaux от Ariston.
Подробная информация о Chaffoteaux здесь
Режим ГВС
Возможность подключения ёмкостного бойлера косвенного нагрева как отдельно (с помощью специального перепускного клапана), так и совместно с гелиосистемой.
Регулировка параметров ГВС непосредственно на котле (при одиночной установке).
Режим отопления
До 108% эффективности, до 35% экономии энергии.
Класс эффективности ГВС ― ****, согласно стандарту EN92/42.
Модулируемая премиксная горелка и теплообменник из нержавеющей стали.
Сокращение выбросов в окружающую среду, класс NOx-5 — на 40% меньше выбросы CO2, на 75% меньше выбросов NOx в сравнении с предыдущими моделями.
Функция SRA, позволяющая регулировать температуру в двух зонах (активируется непосредственно на панели управления котлом),
оптимизирующая работу котла в соответствии с температурой на улице и в помещении (при одиночной установке).
Контроль, управление и программирование с помощью ЖК-дисплея с текстовым меню и возможностью просмотра: режима работы и температуры, результатов самодиагностики, дневного и недельного программирования, информации о программировании и журнала аварий (при одиночной установке).
Возможность подключения дополнительных устройств через протокол EBUS2 (гелиосистем, гидравлических модулей, устройств управления.
Единый Электронный Блок Управления для установки в каскаде, который позволяет: модулировать мощность и регулировать комнатную температуру, контролировать мощность и температуру, процесс зажигания для обеспечения стабилизации использования различных генераторов, контролировать производительность контура ГВС с бойлером косвенного нагрева и т.д.

Коммуникации к которым подключается котел

5 коммуникаций к которым подключается котел со всеми необходимыми комплектующими

Схема обвязки котла

Схема обвязки газового котла
Мы рекомендуем использовать совместно с котлом следующие аксессуары:
— комнатный термостат;
— уличный датчик;
— дневной или недельный программатор.

Аксессуары для котла - комнатный термостат, уличный датчик, программатор

Диаграмма экономии энергии с помощью аксессуаров

Диаграмма экономии энергии с помощью аксессуаров

Все аксессуары импортные (Италия, Голландия) есть в наличии.
Данное оборудование позволяет сократить потребление газа на 15-25%.
Наши специалисты проконсультируют Вас по всем вопросам, помогут выбрать оборудование. Обращайтесь.

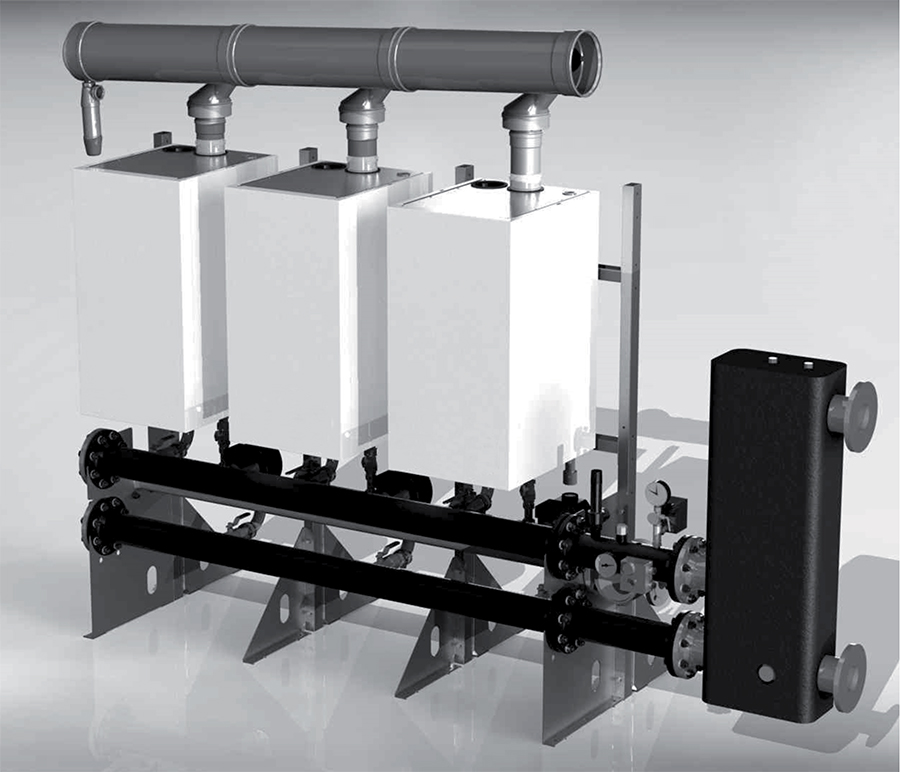

Каскадное дымоудаление

Каскадное дымоудаление котла

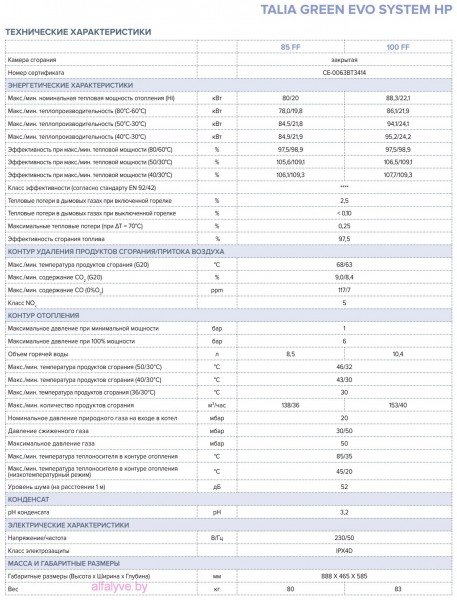

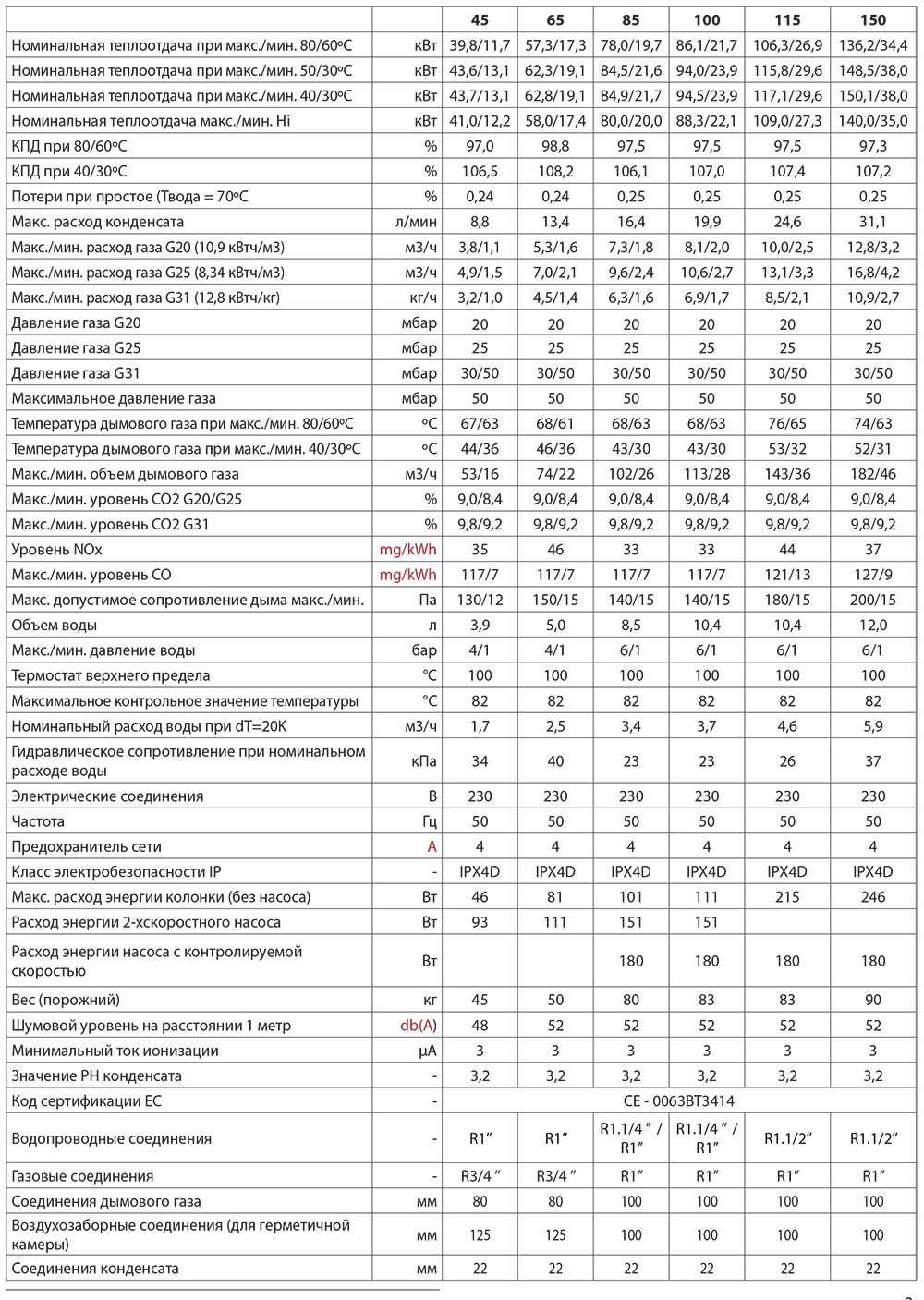

Технические характеристики

Технические характеристики котла Chaffoteaux Talia Green Evo System HP

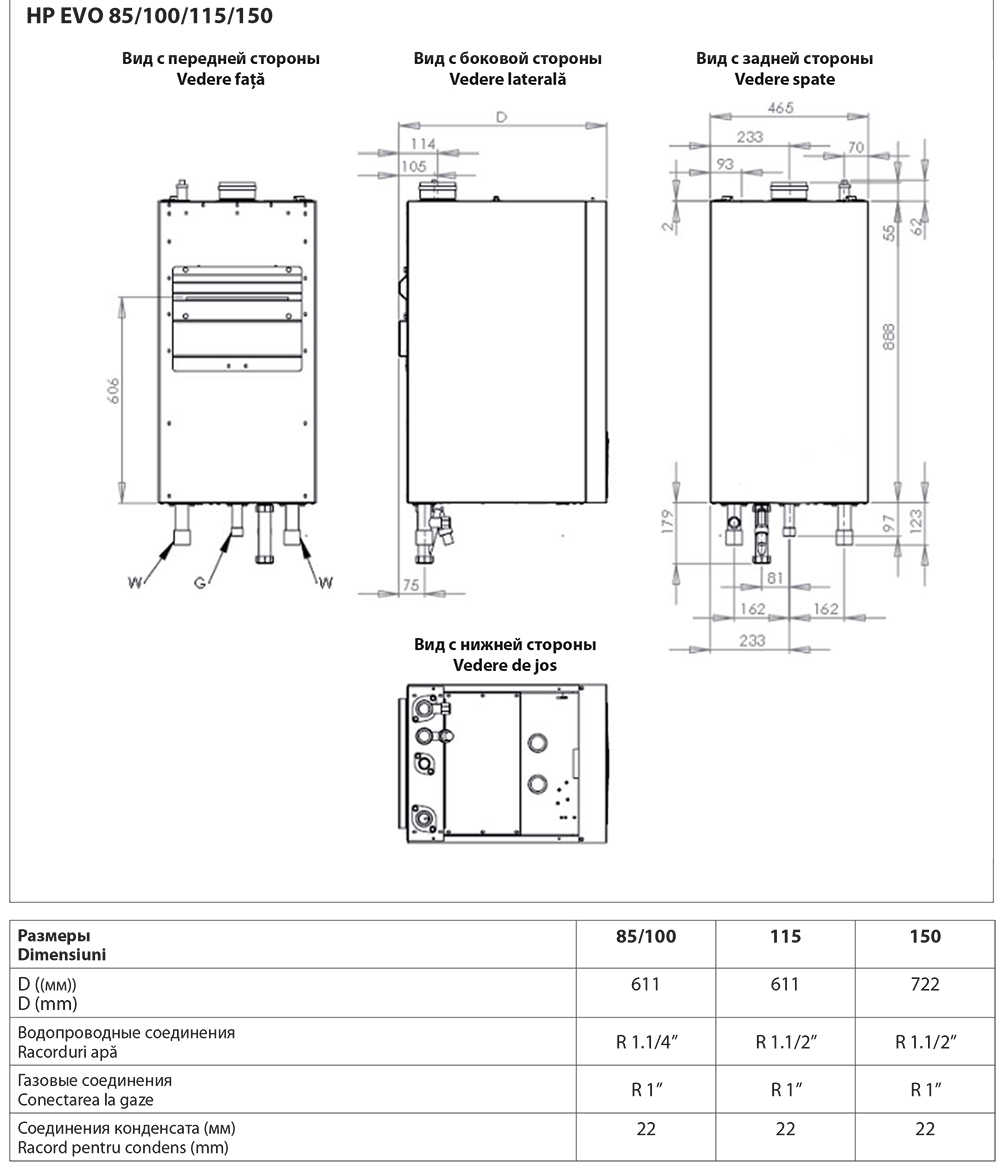

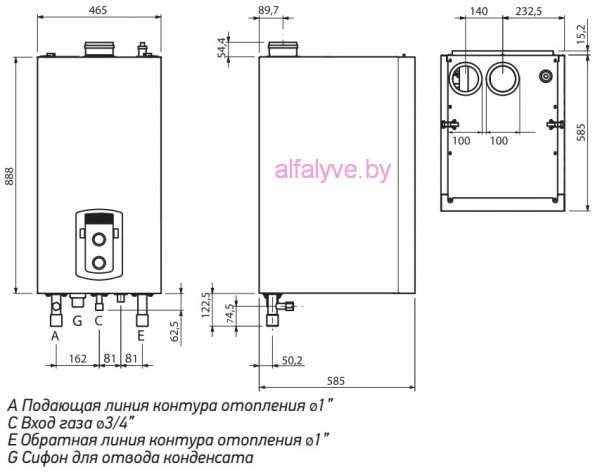

Габаритные размеры котла

Габаритные размеры котла Chaffoteaux Talia Green Evo System HP 85-150

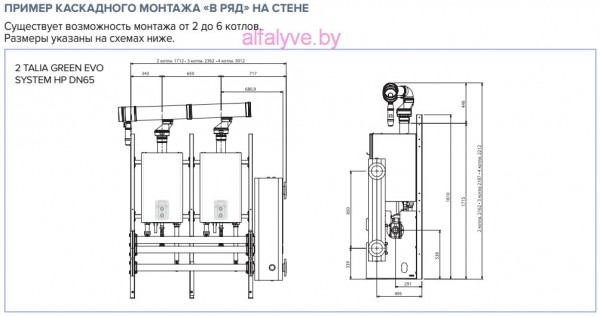

Монтаж

На рисунках изображена каскадная система установки с подключением системы на правой стороне, но также возможен монтаж подключений на левой стороне.
После монтажа необходимо подвергнуть систему контролю на плотность путём проверки давления (гидравлики и газа!), чтобы убедиться в правильном монтаже систем.

Расчет размера каскада

Расчет размеров каскадных систем должен быть выполнен в соответствии со следующими правилами.

Максимальное количество котлов в системе

— конфигурации В РЯД могут быть выполнены с максимальным количеством — 6 котлов;
— В2В (стенка к стенке) могут быть выполнены с максимальным количеством — 8 котлов;

Дополнительная информация

Бренд

Chaffoteaux
Торговая марка Chaffoteaux
Модель Talia Green Evo System 100 FF
Основные характеристики
Продукт Котел
Тип Конденсационный
Способ нагрева Газовый
Способ монтажа Настенный
Способ установки Вертикальный
Тип газа Природный газ / сжиженный
Конструкция
Камера сгорания Закрытая
Отвод продуктов сгорания Принудительное дымоудаление
Количество контуров 1
Количество теплообменников 1
Расширительный бак Нет
Встроенный бойлер Нет
Вентилятор Да
Циркуляционный насос Нет
3-х ходовой клапан Нет
Контур отопления
Макс./мин. номинальная тепловая мощность отопления (Hi) кВт 88,3/22,1
Макс./мин. теплопроизводительность отопления кВт 86,1/21,9
Эффективность сгорания топлива % 97,5
Эффективность при 100% тепловой мощности (60/80°С) % 97,5/98,9
Эффективность при 30% тепловой мощности (30°С) % 107,7/109,3
Класс эффективности (согласно стандарту EN92/42/EEC) ****
Максимальные тепловые потери (при ΔT=70°С) % 0,25
Тепловые потери в дымовых газах при включенной горелке % 2,5
Тепловые потери в дымовых газах при выключенной горелке % <0,10
Контур удаления продуктов сгорания/притока воздуха
Класс NOx (G20) 5
Температура продуктов сгорания °С 68/63
Содержание CO2(G20) % 9,0/8,4
Содержание CO (0 % O2) ppm 90
Содержание O2(G20) % 4,8
Макс. количество продуктов сгорания (G20) кг/час 113
Избыток воздуха % 27
Контур ГВС
Класс эффективности ГВС (согласно стандарту EN13203) -
Макс./мин. температура ГВС °С -
Производительность ГВС (через 10 мин при ΔT=30°С) л/мин -
Производительность ГВС при ΔT=25°С л/мин -
Производительность ГВС при ΔT=35°С л/мин -
Минимальный проток л/мин -
Максимальное давление бар -
Электрические характеристики
Потребляемая электрическая мощность Вт 111
Класс электрозащиты IPX4D
Масса и габаритные размеры
Габаритные размеры (Высота х Ширина х Глубина) мм 888 х 465 х 585
Вес кг 83
