Двухконтурный котел BaltGaz Neva 14 Turbo
- Описание
- Детали
- Документация
- Технические характеристики
Описание

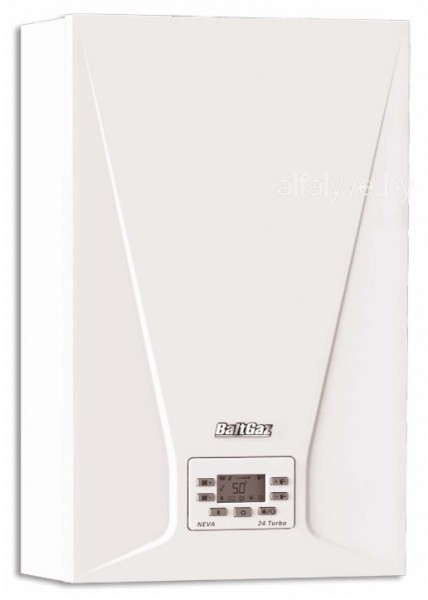

| Настенный газовый двухконтурный котел BaltGaz Neva 14 Turbo c закрытой камерой сгорания. | ||
| Страна производитель – Российская Федерация. | ||
| Торговая марка Neva группы компаний BaltGaz | ||
| Подробная информация о BaltGaz здесь. | ||
| Внешний вид | ||
| Новый современный дизайн облицовки и панели управления. | ||
| Съемная передняя крышка на двух винтах для удобства ремонта и обслуживания. | ||
| Откидные боковые стенки для удобства ремонта и обслуживания. | ||

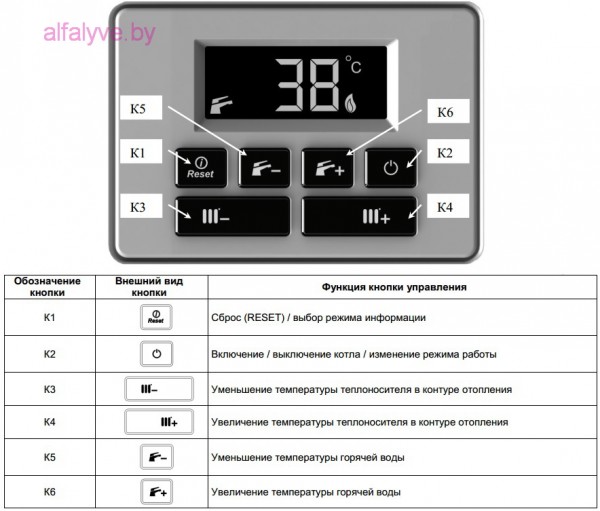

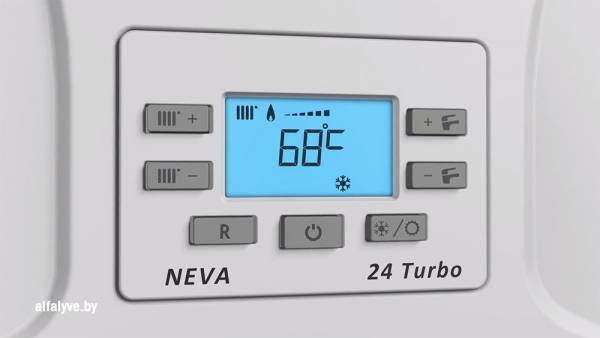

| Информативный дисплей с синей подсветкой. | ||
| Кнопки панели управления выполнены из силикона. | ||

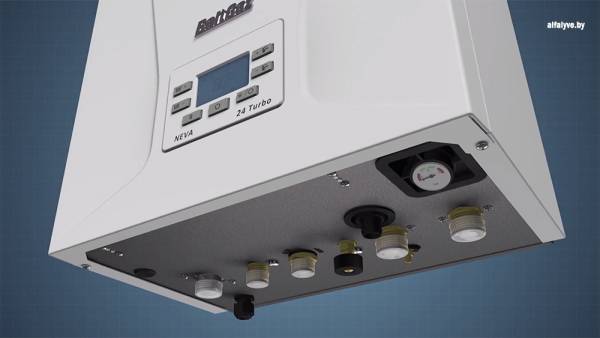

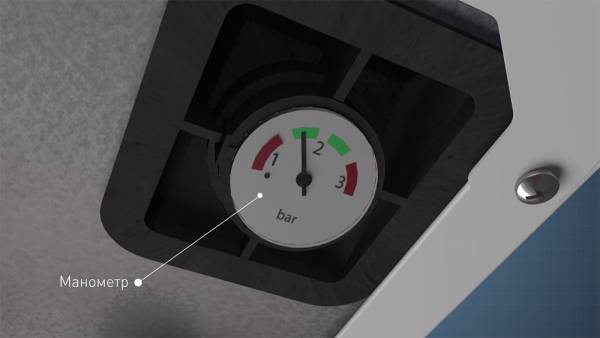

| Манометр расположен в нижней части котла. | ||

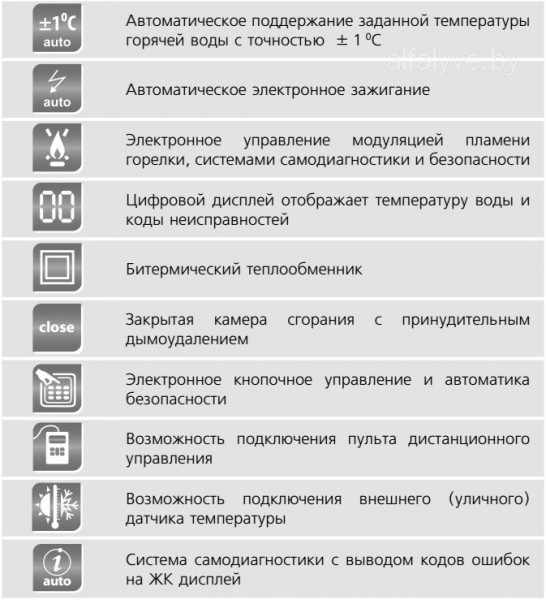

| Комфорт в использовании | ||
| Отображение температуры воды на жидкокристаллическом дисплее. | ||
| Автоматическое поддержание заданной температуры с точностью до 1°С. | ||

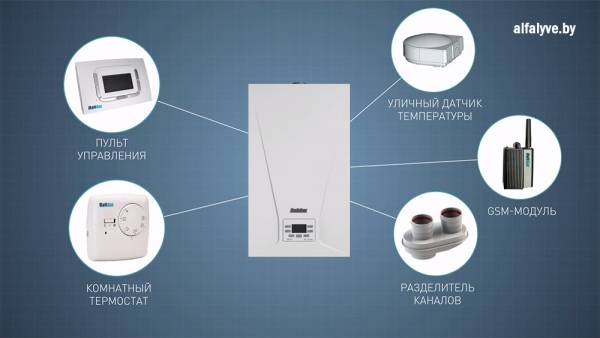

| Опции и аксессуары: | ||
| подключение проводного пульта управления; | ||
| подключение комнатного термостата; | ||
| подключение датчика уличной температуры; | ||
| подключение GSM модуля для дистанционного управления и удаленного наблюдения за работой котла посредством СМС команд; | ||
| разделитель каналов для применения котла с раздельным дымоходом; | ||
| Надежность | ||
| Электронная система самодиагностики с выводом кодов ошибок на ЖК дисплей. | ||
| Устойчивая работа при низких давлениях воды (от 0,015 МПа), газа (от 0,6 кПа) и перепадах напряжения (от 185 до 250 В). | ||
| Трубы из нержавеющей стали, имеющие в 5 раз большой срок службы, чем медные. | ||
| Срок службы 12 лет. | ||
| Все произведенные котлы проходят проверку на испытательных стендах, инженеры-испытатели несут личную ответственность за каждое изделие. | ||
| Безопасность | ||
| Прекращение подачи газа в котле при: | ||
| погасании пламени горелки; | ||
| нагреве теплоносителя выше 95°С; | ||
| нарушении дымоудаления; | ||
| прекращение подачи электропитания; | ||
| падения давления теплоносителя ниже предельно допустимых значений; | ||
| Сброс теплоносителя при давлении в системе отопления выше 0,3 МПа (3 бар) | ||
| Встроенная функция антизамерзания | ||
| Встроенная автоматическая защита блокировки насоса. | ||
| Функция проверки замерзания теплоносителя при запуске котла | ||

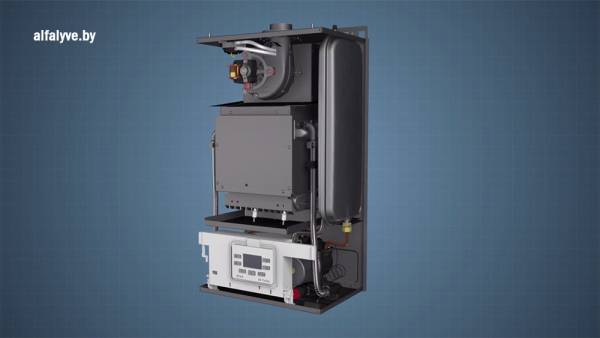

| Конструкция | ||
| Удобный доступ к расширительному баку при обслуживании котла. Ниппель для контроля давления воздуха в баке расположен на верхней стенке котла, доступ к ниппелю осуществляется без разборки котла. | ||
| Чистка горелки производится без разборки газовых коммуникаций. | ||

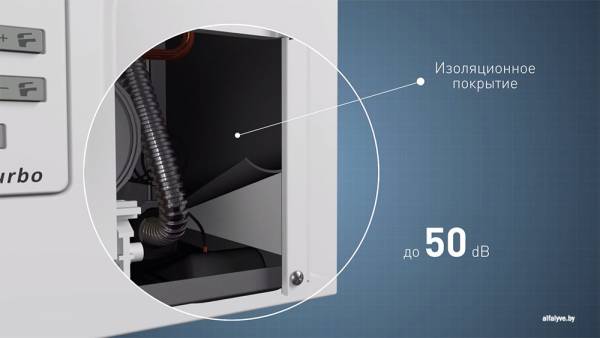

| Передняя и боковые стенки обклеены теплоизоляцией, что значительно снижает уровень шума работающего котла и температуру внешних панелей котла. | ||
| Электронная плата расположена в пластиковом корпусе с легкосъемной задней крышкой для удобного доступа к плате. Электронная плата защищена от попадания брызг и струи воды по IPX5D. | ||

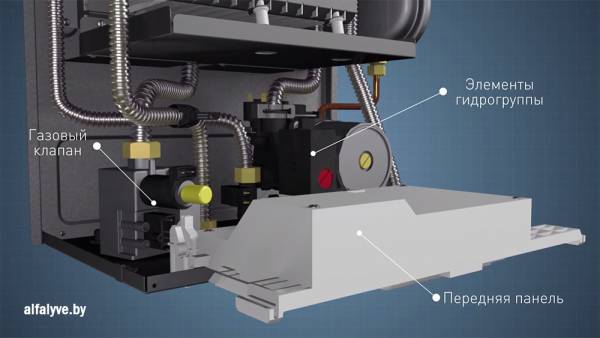

| Для доступа к компонентам гидрогруппы панель управления легко откидывается вниз. | ||
| Внедрена новая система защиты от образования конденсата в прессостате и трубках прессостата: | ||
| в месте подсоединения трубок к вентилятору установлен специальный дефлектор, предназначенный для защиты места подсоединения трубок прессостата от холодного воздуха; | ||
| в трубке у прессостата установлена специальная втулка с отверстием для удаления конденсата из трубки с продуктами сгорания; | ||
| прессостат за счет своего местоположения максимально защищен от воздействия холодного воздуха; | ||
| трубки прессостата расположены с уклоном в сторону вентилятора для стекания конденсата; | ||
| короткая длина трубок снижает количество образующегося конденсата; | ||

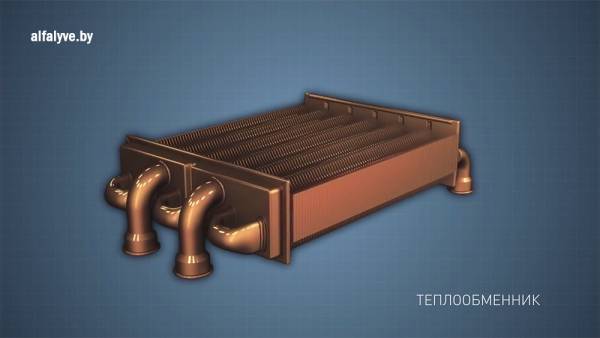

| Теплообменник (Италия) | ||
| Битермический шеститрубный теплообменник, изготовленный по самой передовой технологии. | ||
| Ширина по камере сгорания 225 мм. | ||
| Теплообменник покрыт силикат-алюминиевым составом для дополнительной защиты от внешних воздействий. | ||

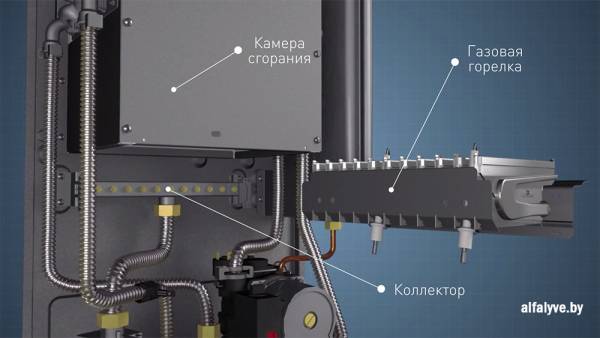

| Горелка (Италия) | ||
| Атмосферная 11-ти секционная горелка последнего поколения. | ||
| Низкий уровень вредных выбросов и низкий уровень шума. | ||
| Чистка горелки производится без разборки газовых коммуникаций. | ||
| Материал секций горелки – высококачественная алюминизированная сталь. | ||

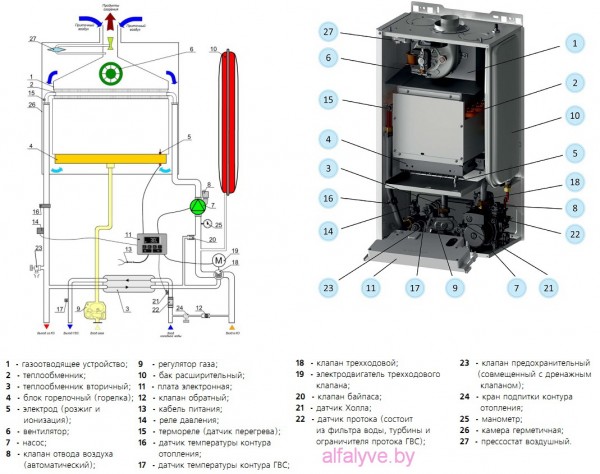

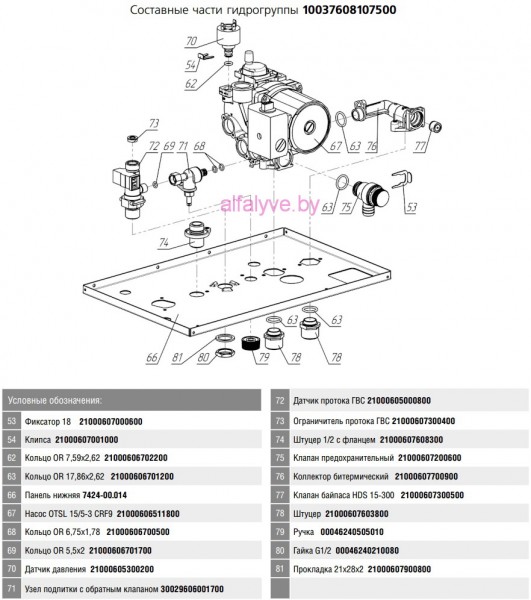

| Гидрогруппа (Италия) | ||
| Гидрогруппа проходит испытания в Италии и дополнительно в составе изделия на заводе BaltGaz Групп. | ||
| Гидрогруппа оснащена обратным клапаном для защиты от утечки теплоносителя из контура отопления при незакрытом кране подпитки и низком давлении воды в контуре ГВС. | ||
| В состав гидрогруппы входит: | ||

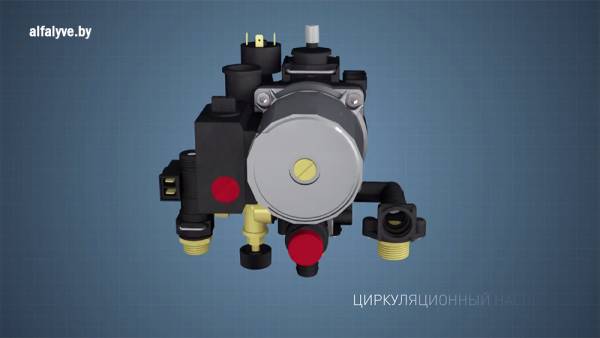

| циркуляционный насос WILO (Италия); | ||
| автоматический воздухоотводчик; | ||
| предохранительный клапан на 3 бар; | ||
| датчик давления в контуре отопления на 0,6 бар; | ||
| автоматический клапан байпаса; | ||
| датчик протока ГВС; | ||
| ограничитель расхода ГВС на 10 л/мин; | ||
| кран подпитки контура отопления с обратным клапаном; | ||
| клапан слива теплоносителя из отопления; | ||

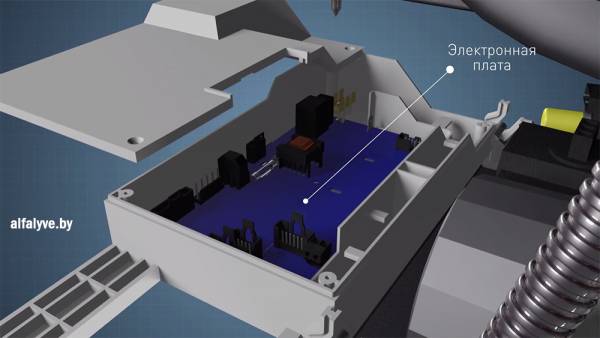

| Электронная плата (Италия) | ||
| Встроенный трансформатор розжига на плате. | ||
| Электропроводка платы и котла разделена на две части: высокого и низкого напряжения для повышения стабильности работы электронной платы. | ||
| Надежные реле вентилятора и насоса на 10А. | ||
| Запасной предохранитель в комплекте под крышкой блока управления. | ||
| Разъем подключения пульта и комнатного термостата вынесен за корпус панели для удобства подключения. | ||
| Вентилятор (Италия) | ||
| Надежный итальянский производитель, лидер на рынке Европы. | ||
| Литой алюминиевый корпус. | ||
| Регулятор подачи газа (Япония) | ||
| Надежный производитель, один из лидеров по производству газовых клапанов в мире. | ||
| Подсоединение газовой магистрали на входе и выходе 3/4 дюйма, что обеспечивает стабильную мощность котла при падении давления газа. | ||
| Очень надежный газовый клапан: более 90% случаев выхода из строя газового клапана связаны с неправильной регулировкой (применение магнитной отвертки). | ||

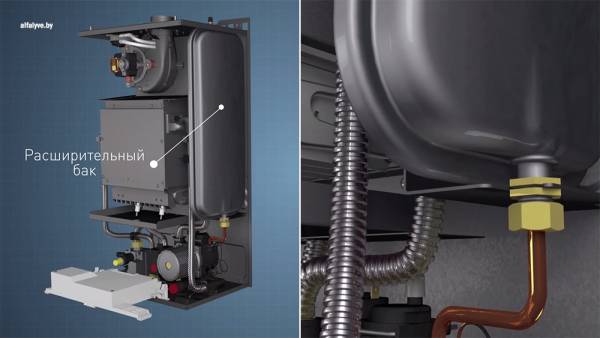

| Расширительный бак (Италия) | ||
| Объем бака 6 литров, что позволяет подключать котел к системе отопления объемом до 70 литров без дополнительного расширительного бака. | ||
Видеопрезентация котла Baltgaz Turbo

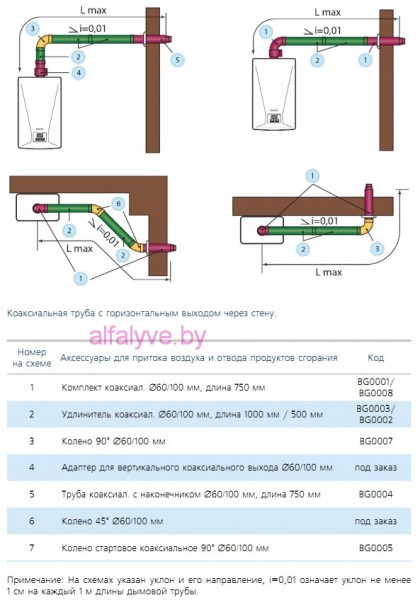

Коммуникации к которым подключается котел
Схема обвязки котла
Детали
| Бренд | BaltGaz |
|---|
| Торговая марка |  |
|
| Модель | Neva 14 Turbo | |
| Тип камеры сгорания | закрытая | |
| Отапливаемая площадь | до 140 | |
| КПД при 100% / 30% тепловой мощности, не менее | % | 92,5 / 90 |
| Контур отопления | ||
| Номинальная теплопроводность | кВт | 14,0 |
| Минимальная теплопроводность | кВт | 9 |
| Номинальная тепловая мощность | кВт | 15,1 |
| Максимальный расход газа (природ. / сжижен.) | м3/ч кг/ч | 1,7/1,3 |
| Диапазон регулировки температуры | °С | 30-80 |
| Минимальное рабочее давление теплоносителя | МПа | 0,1 |
| Максимальное рабочее давление теплоносителя | МПа | 0,3 |
| Объем встроенного расширительного бака | л | 6,0 |
| Давление воздуха в расширительном баке | МПа | 0,1 |
| Контур горячего водоснабжения | ||
| Номинальная теплопроводность | кВт | 23,6 |
| Расход воды при нагреве на ΔT=25 °С | л/мин | 14,0 |
| Диапазон регулирования температуры | °С | 30-60 |
| Минимальное рабочее давление воды | МПа | 0,015 |
| Максимальное рабочее давление воды (при тепловом расширении воды давление не должно превысить эту величину) | МПа | 1,0 |
| Минимальный проток воды для включения | л/мин | 2,5 |

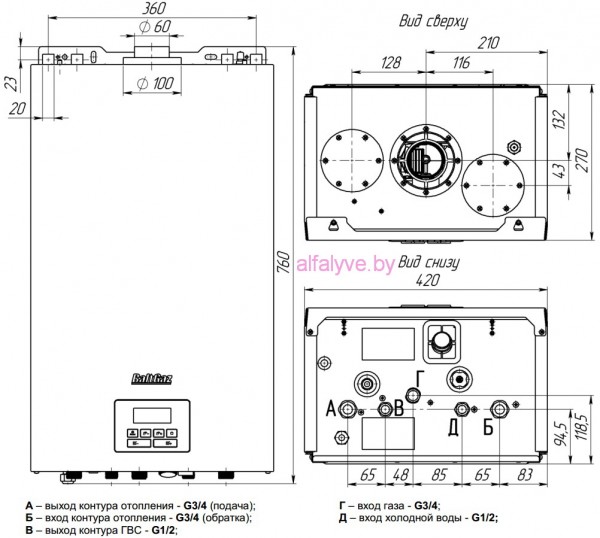

| Присоединительные размеры | ||

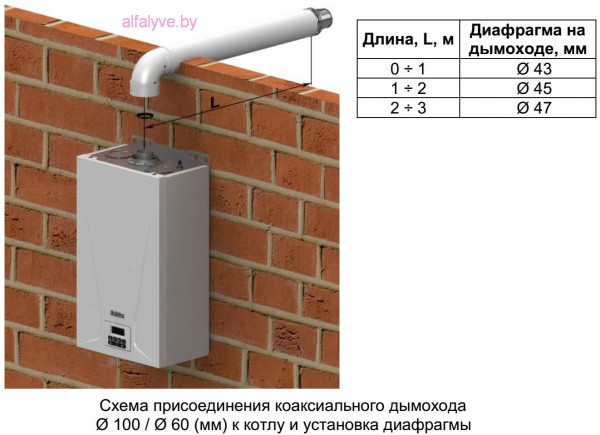

| Входное воздушное отверстие / выходное отверстие продуктов сгорания (для коаксильных труб) | мм | ⌀100 / ⌀60 |

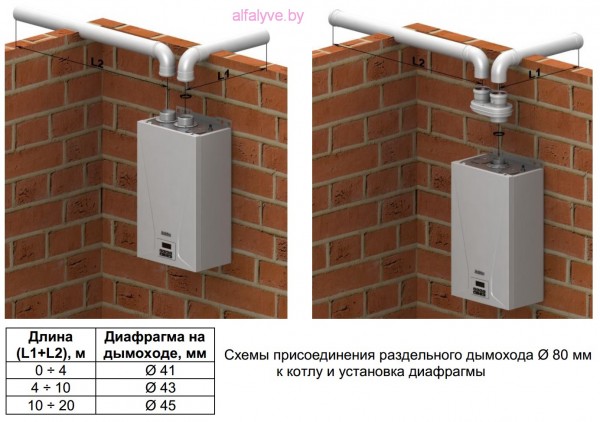

| Входное воздушное отверстие / выходное отверстие продуктов сгорания (для раздельных труб) | мм | ⌀80 / ⌀80 |
| Вход газа / Вход и выход контура отопления | дюйм | 3/4′ |
| Вход и выход контура горячего водоснабжения | дюйм | 1/2′ |
| Электрические характеристики | ||
| Максимальное потребление электрической энергии | Вт | 125 |
| Класс электрозащиты | IPX5D | |
| Масса и габаритные размеры | ||

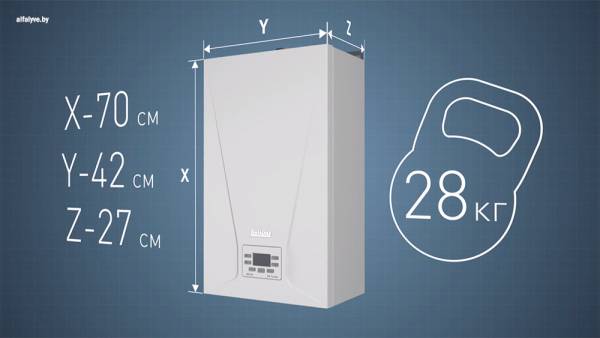

| Габаритные размеры (Высота х Ширина х Глубина) | мм | 700 х 420 х 270 |
| Вес нетто/брутто | кг | 28,5/31,0 |
