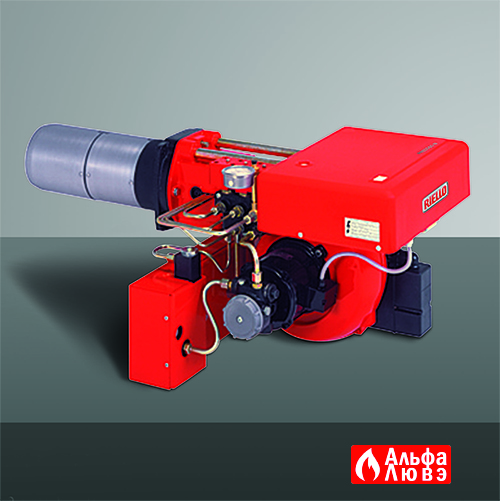

Двухступенчатая мазутная горелка
Riello Press N
85 до 1140 кВт

Двухступенчатая мазутная горелка
Riello Press N
85 до 1140 кВт

  • Описание
  • Дополнительная информация
  • Документация

Описание товара

Горелки серии PRESS N охватывают диапазон мощности от 85 до 1140 кВт, и они предназначены для использования бытовых/гражданских помещениях средних размеров, таких как здания и большие квартирные группы, или для использования в промышленных объектах, таких как небольшие или средние предприятия.

Работа в двухступенчатом режиме; серводвигатель автоматически отрегулирует отверстие воздушной заслонки, чтобы обеспечить правильную подачу воздуха на обе ступени. Горелки оснащены микропроцессорной панелью управления, которая обеспечивает индикацию работы и диагностики причины неисправности.

Головка сгорания, которая может быть установлена ​​на основе требуемого выхода, обеспечивает оптимальную производительность, обеспечивающую хорошее сгорание и снижение расхода топлива, и выпускается в двух разных вариантах, которые должны быть выбраны на основе конкретных требований к применению.

В базовом исполнении горелки поставляются для использования с вязкостью мазута 7 ° E, но они могут поставляться с более вязким маслом с конкретным набором нагревателей. Упрощенное техническое обслуживание обеспечивается системой слайдов, которая обеспечивает легкий доступ ко всем основным компонентам головки сгорания.

Горелка RIELLO (теплогенератор) сочетается с котлом на водной основе (корпус нагревателя) с номинальной мощностью ≤ 400 кВт, обеспечивающим тепло для системы отопления.

Модификации горелки Riello Press N работающей на мазуте

Диаграмма рабочей мазутной горелки Riello Press N

Диаграмма рабочих областей мазутной горелки Riello Press N

Технические характеристики мазутной горелки Riello Press N

Технические характеристики мазутной горелки Riello Press N

Подача топлива мазутной горелки Riello Press N

Гидравлический контур мазутной горелки Riello Press N

Горелки оснащены масляным предварительным подогревателем, обратным клапаном и двумя подающими клапанами вдоль линии масла от насоса к форсункам.

Подогреватель масла оснащен фильтром с термометром для оболочки, установочным термостатом для регулировки температуры масла и двух предохранительных термостатов для управления макс. и мин. температура масла.

Управляющее устройство на основе требуемой мощности регулирует открытие клапанов подачи масла, обеспечивая проход масла через клапаны и сопла, открытие которых регулируется от игольчатого клапана.

Масляный манометр позволяет контролировать давление подачи.

Специальная версия PRESS N / ECO доступна для работы с низкосернистым топливом; эти модели состоят из раздельного двигателя масляного насоса со скоростью 1400 об / мин и двойного фильтра между насосом и соплом.

Для подогрева тяжелого масла можно использовать специальный комплект; оснащенный электронагревателями, позволяет использовать горелки PRESS N и PRESS N / ECO с мазутом макс. вязкость 23 ° E при 50 ° C (PRESS 30 N — 45 N) или 50 ° E при 50 ° C (Press 60 N — 100 N)

Гидравлический контур мазутной горелки Riello Press (схема горелки)

Выбор линии подачи топлива

Подача топлива должна быть обеспечена предохранительными устройствами, требуемыми действующими местными правилами. Важно:
— Топливо будет легко проходить через трубы, если они имеют надлежащий размер, защищены и нагреваются (электричеством, паром или горячей водой)
— Чтобы ограничить добычу газа или пара, давление масла в газоотделитель должно устанавливаться в зависимости от температуры подачи, см. Инструкцию по эксплуатации.
— Перекачивающий насос должен иметь как минимум двойную мощность, чем одна из горелки.
  Для нескольких горелок, подаваемых по одной и той же линии подачи кольца, транспортный насос должен иметь емкость примерно на 30% больше, чем сумма одиночных выходов горелок.
Линия подачи топлива для горелки Riello Press N
Сервомотор для регуляции воздуха в мазутной горелке Riello Press N

Вентиляция

Контур вентиляции горелок Riello Press N вставлен в чрезвычайно компактную конструкцию и снабжен центробежным вентилем с передними лопастями, который гарантирует высокие уровни давления при необходимых расходах воздуха и обеспечивает гибкость установки. Сервомотор автоматически настраивает отверстие воздушной заслонки, чтобы обеспечить правильную подачу воздуха на обе ступени.

Головка сгорания в мазутной горелке Riello Press N

Головка сгорания

Две различные длины головки горения могут быть выбраны для различных моделей горелок серии PRESS N.

Выбор зависит от толщины передней панели и типа котла.

В зависимости от типа теплогенератора необходимо проверить правильное проникновение головки в камеру сгорания.

Внутреннее положение головки горения может быть легко отрегулировано: см. Инструкцию по эксплуатации горелки для полной процедуры. На следующей диаграмме показаны размеры пламени относительно выхода горелки. Длина и диаметр, показанные на диаграмме ниже, должны использоваться для предварительной проверки: требуется более тщательное исследование, если размеры камеры сгорания сильно отличаются от приведенных выше значений.

Предлагаемые размеры параметров сгорания

Предлагаемые размеры и параметры сгорания

Выбросы

Данные о выбросах были измерены в различных моделях с максимальным выходом в соответствии со стандартом EN 267.

Размеры выбросов NO2 - CO - шум у мазутной горелки Riello Press N

Габаритные размеры

Эти модели отличаются уменьшенным размером по отношению к их выходам, что означает, что они могут быть установлены на любом котле на рынке.

Габаритные размеры мазутной горелки Riello Press N

Аксессуары для горелки

Аксессуары для мазутной горелки Riello Press N
Аксессуары для мазутной горелки Riello Press N (лист 2)

Сопло

Сопла заказываются отдельно. В следующей таблице показаны размер и код на основе максимально необходимой мощности.

ПРИМЕЧАНИЕ: для каждой горелки необходимы сопла N ° 2.
Сопла для горелки Riello Press N

Спецификация

Существуют различные модификации мазутной горелки Riello Press N. Конкретный указатель определяет ваш выбор горелки из различных моделей, доступных в серии Press N. Ниже приведено четкое и подробное описание продукта.
Спецификация мазутной горелки Riello Press N

Доступные модели

Доступные модели горелки Riello Press N
