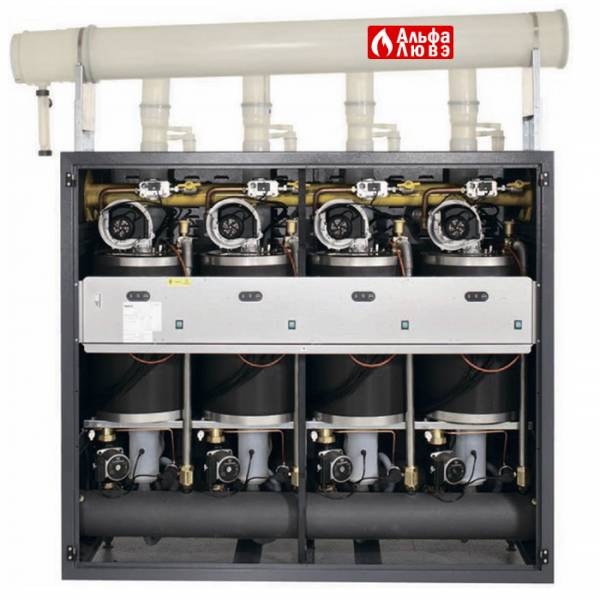

Конденсационный котельный модуль с высоким коэффициентом модуляции. Котельный модуль состоит из 2-3-4 котлоагрегатов (теплообменник с премиксной горелкой). Внутри модуля для каждого котлоагрегата имеется собственный циркуляционный насос. Все котлоагрегаты модуля подключены к общим коллекторам подачи топлива, прямой и обратной линии контура отопления, отвода конденсата. Котельные модули могут каскадироваться между собой (до 60 котлоагрегатов в одной системе). Каждая из секций котла оснащена собственной премиксной вентиляторной газовой горелкой с коэффициентом модуляции мощности 1-5. Использование премиксных горелок обеспечивает низкие выбросы оксидов азота, а возможность работы в конденсационном режиме высокий КПД.
Выпускаются 3 типоразмера номинальной тепло- вой мощностью от 230 до 460 кВт.

Преимущества при установке и техническом обслуживании

Удобство транспортировки: Котёл имеет небольшой вес и габаритные размеры, что упрощает его установку в крышных котельных.
Гибкость установки: Котельные модули предрасположены для объединения в каскадную систему. Выносной пульт управления обеспечивает погодозависимый режим работы котла. Возможность каскадного включения до 60 котлоагрегатов.
Удобство технического обслуживания: легкий доступ ко всем компонентам котла.

Артикулы котла

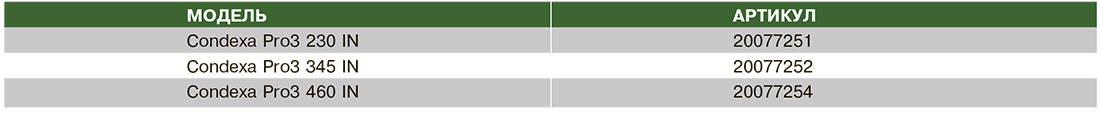

Артикулы конденсационного котла Riello Condexa Pro 3

Технические характеристики

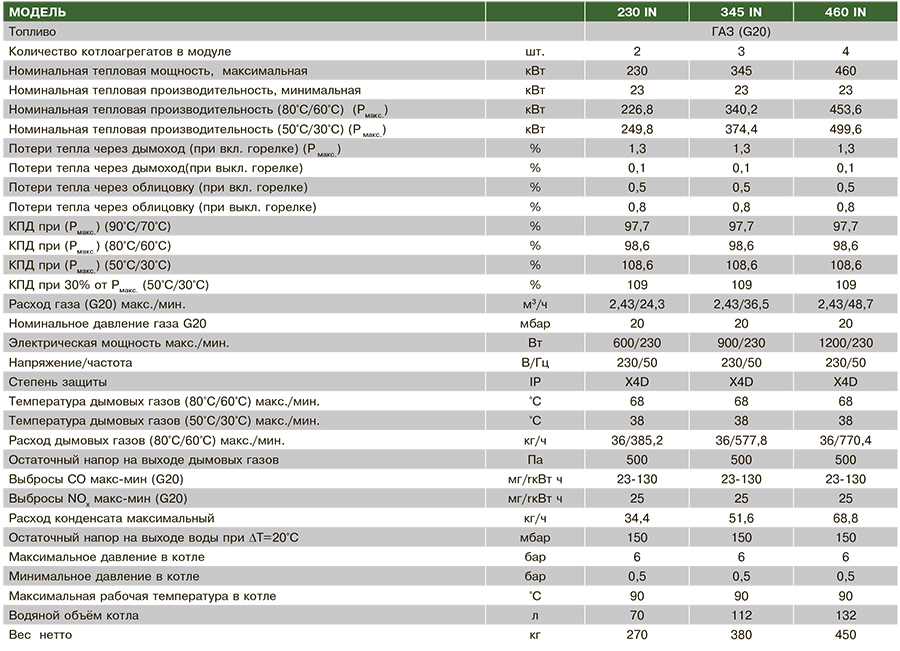

Технические характеристики котла Riello Condexa Pro 3

Устройство котла

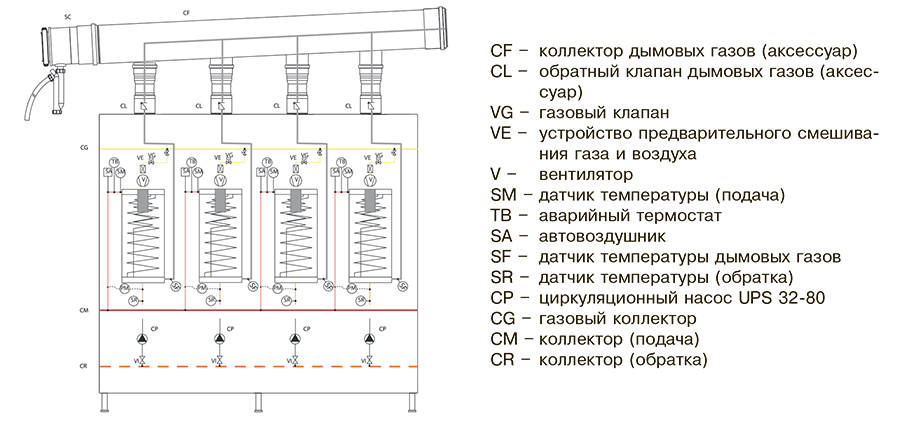

Устройство котла Riello Condexa Pro 3

Габаритные и присоединительные размеры

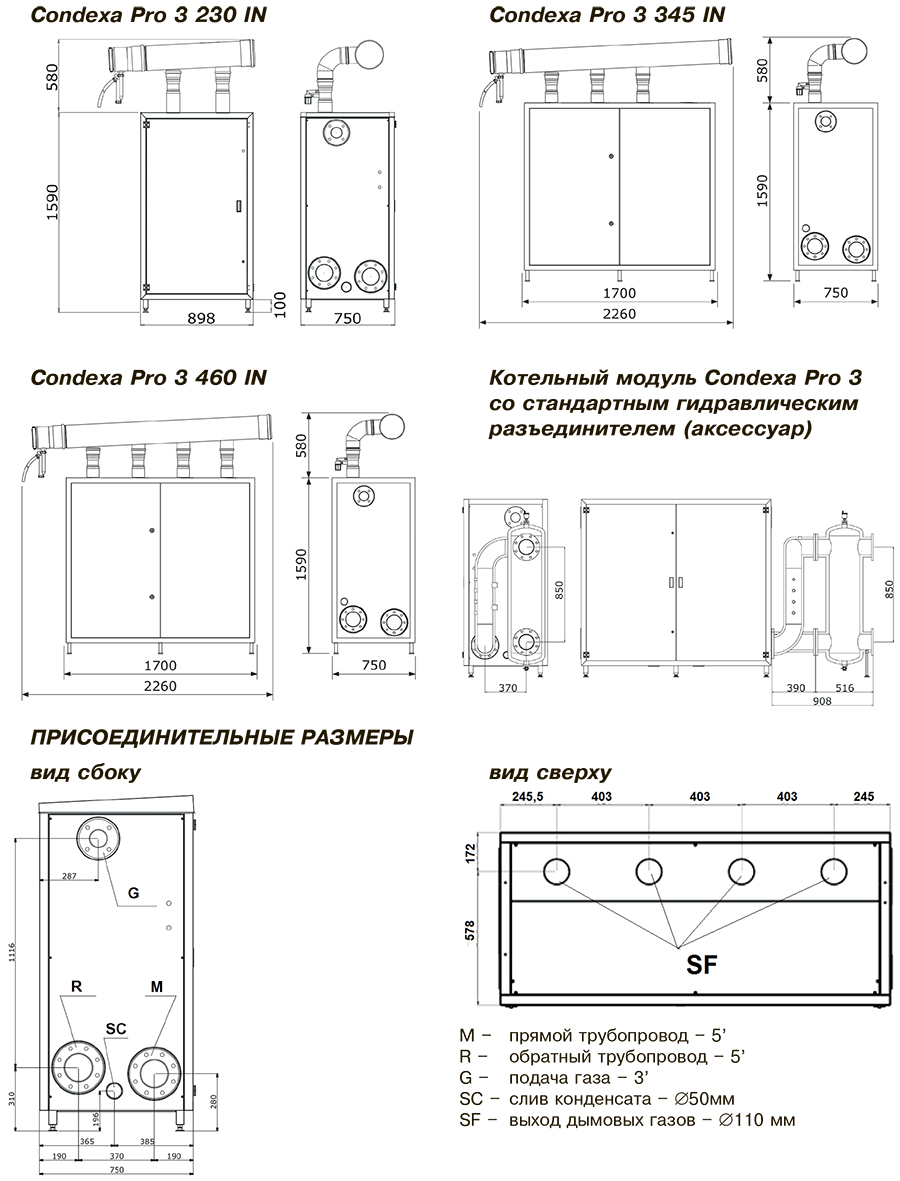

Габаритные и присоединительные размеры котла Riello Condexa Pro 3

Удаление конденсата

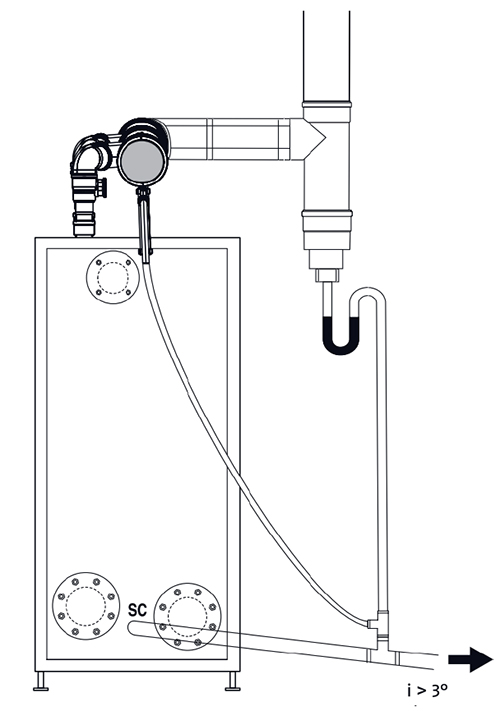

Удаление конденсата в котле Riello Condexa Pro 3
При работе котельных модулей CONDEXA PRO 3 образуется конденсат. Количество конденсата зависит от мощности установки и условий её функционирования в конкретной системе. Максимально возможный расход конденсата для каждого котельного модуля указан в таблице технических характеристик.
Система удаления конденсата должна удовлетворять следующим условиям:
• дымовые газы не должны попадать в помещение и канализацию (на выходе конденсата из котельного модуля необходимо установить сифон с гидрозатвором;
• удаление конденсата из котельного модуля должно происходить самотеком;
• конденсатопровод должен быть выполнен из материалов, допускающих применение веществ с повышенной кислотностью;
• конденсатопровод не должен подвергаться воздействию отрицательных температур во время эксплуатации;
• при необходимости, перед сливом в канализацию конденсат можно пропустить через специальные нейтрализаторы.
Угол наклона «i» всегда должен быть больше 3°, а диаметр трубки слива конденсата должен всегда быть больше диаметра патрубка на котле.
Рекомендуется, чтобы и конденсат, образующийся в котельном модуле, и конденсат из дымохода, стекали в один и тот же трубопровод.

Принципиальная схема с единичным модулем Condexa Pro 3

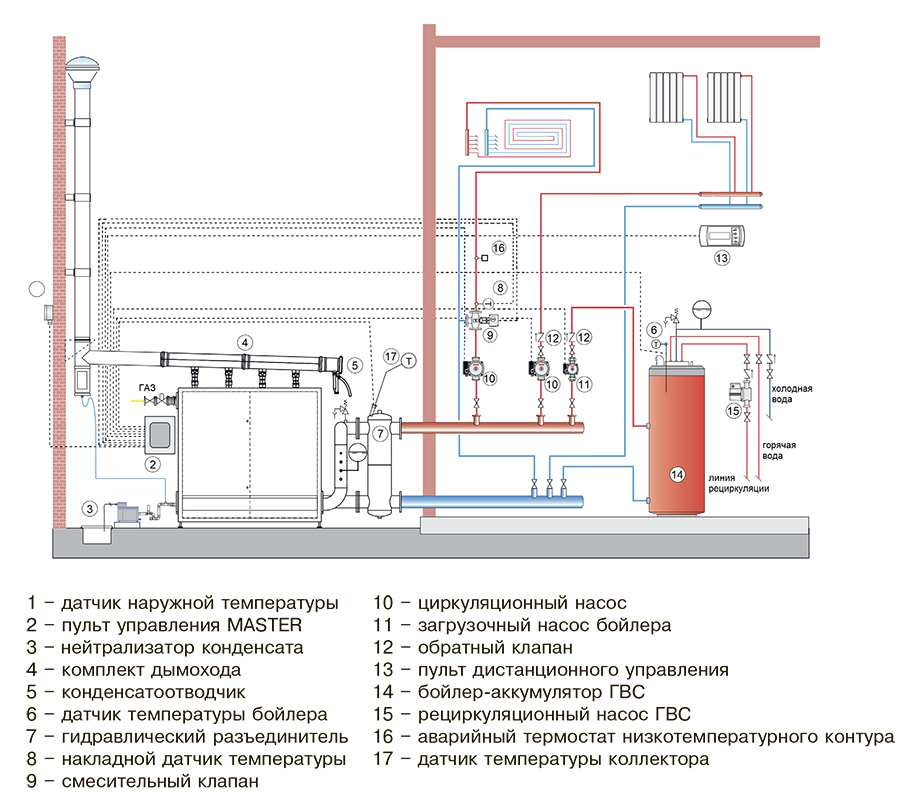

Принципиальная схема системы с единичным модулем Riello Condexa Pro 3

Принципиальная схема из трех модулей Condexa Pro 3

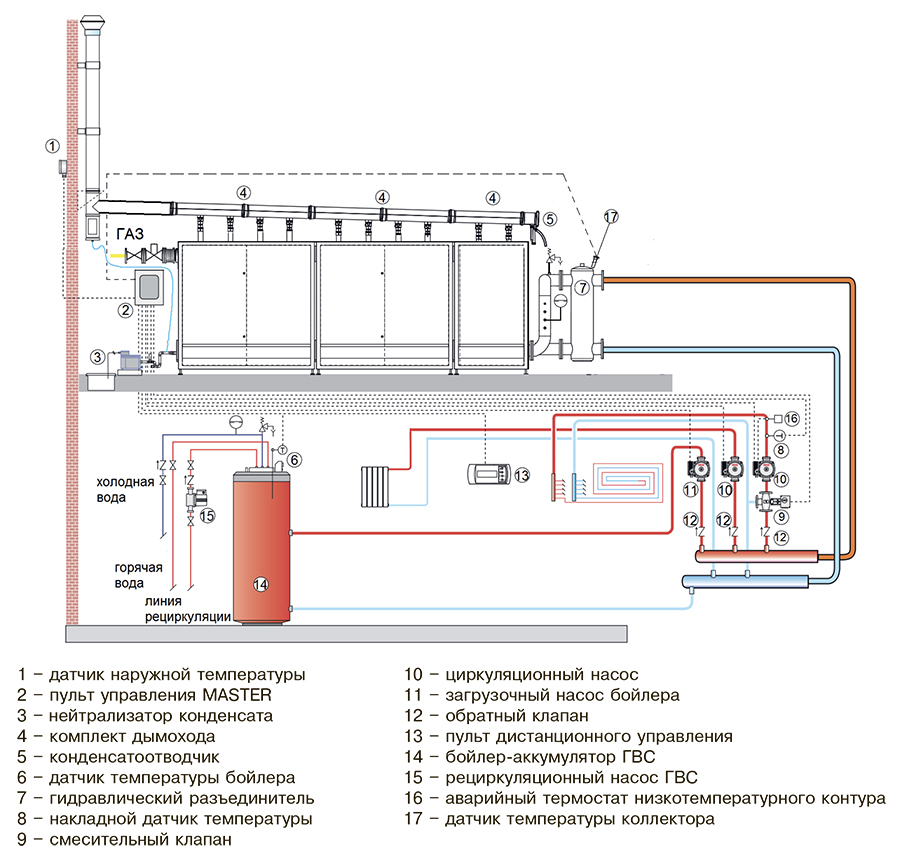

Принципиальная схема подключения из трех модулей Riello Condexa Pro 3

Каскадная установка

Котельные модули Condexa Pro 3 могут объединяться в системы с каскадным регулированием мощности.
Гидравлические компоненты модулей позволяют соединять между собой несколько модулей, суммарное количество котлоагрегатов в которых, не превышает 10 шт. Модули соединяются между собой без каких-либо дополнительных принадлежностей по схеме «торец к торцу». Контур отопления и газопровод могут подключаться как с правой стороны, так и с левой. Свободные фланцы на подающем и обратном коллекторах контура отопления и подачи газа необходимо закрыть глухими фланцами, которые поставляются вместе с пультом управления MASTER.
Для присоединения к системе дымоудаления используются стандартные коллекторы дымоудаления, соединяемые между собой. Максимально в один общий коллектор дымоудаления можно присоединить не более 10 котлоагрегатов.
Для управления каскадной системой используется пульт управления MASTER, к которому можно максимально присоединить до 60 котлоагрегатов и 8 дополнительных контуров отопления со смесительным клапаном (при использовании дополнительного аксессуара).

Принадлежности для модуля Condexa Pro 3

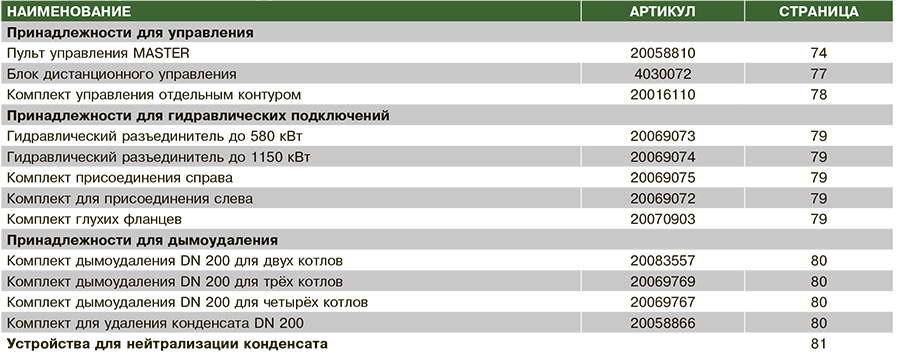

Принадлежности для котельного модуля Condexa Pro 3

Пульт управления Master (арт. 20058810)

Пульт управления Master предназначен для управления как единичными котельными модулями Condexa Pro 3, так и несколькими котельными модулями, объединенными в систему каскадного управления. К одному пульту управления Master можно подключить до 60 котлоагрегатов (теплообменник+горелка), которыми комплектуются котельные модули Condexa Pro 3. Котельные модули Condexa Pro 3 могут состоять из 2, 3 или 4 котлоагрегатов.
ВНИМАНИЕ! Без пульта управления MASTER котельные модули CONDEXA PRO 3 работать не могут. При заказе котельного модуля необходимо заказать пульт управления MASTER.
Пульт управления MASTER обеспечивает следующие функции:
Работа в режиме отопления:
• в термостатическом режиме (поддержание заданной температуры);
• в погодозависимом режиме (при подключенном датчике уличной температуры) (датчик
уличной температуры поставляется с пультом MASTER).
Управление загрузочным насосом бойлера-аккумулятора ГВС (датчик температуры бойлера-аккумулятора поставляется как аксессуар – арт. 1103059);
Управление циркуляционным насосом одного высокотемпературного контура отопления;
Управление циркуляционным насосом и трёхходовым смесительным клапаном одного низкотемпературного контура отопления;
Каскадное управление котельными модулями;
Функция приоритета ГВС;
Функция защиты от замерзания котла;
Функция сброса избыточного тепла;
Самодиагностика с выводом кодов ошибок на дисплей;
Функции защиты котлоагрегатов:
• защита от перегрева теплоносителя в котле (для каждого котлоагрегата);
• защита от превышения температуры дымовых газов (для каждого котлоагрегатаа);
• защита циркуляционных насосов от заклинивания;
• контроль наличия пламени (для каждого котлоагрегата).

Габаритные размеры

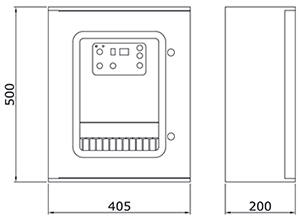

Габаритные размеры пульта управления Master для модуля котла Riello Condexa Pro 3Пульт управления Master устанавливается отдельно от котельного модуля (на стене). Максимальное расстояние от котельного модуля составляет 50 метров (при сечении соединительного кабеля 0,75 мм2) или 100 метров (при сечении соединительного кабеля 1 мм2).

Комплект поставки

Пульт управления MASTER – 1шт.
Датчик наружной температуры – 1шт.
Комплект глухих фланцев (газ, линия подачи, обратная линия) – 1шт.

Электрические подключения

Пульт управления Master оснащен платой управления MASTER, клеммником для подключения внешних устройств и панелью управления. Плата управления MASTER соединяется шиной BUS с платами SLAVE каждого подключаемого к пульту MASTER котлоагрегата. Внешние устройства подключаются к клеммнику, расположенному в корпусе пульта управления.

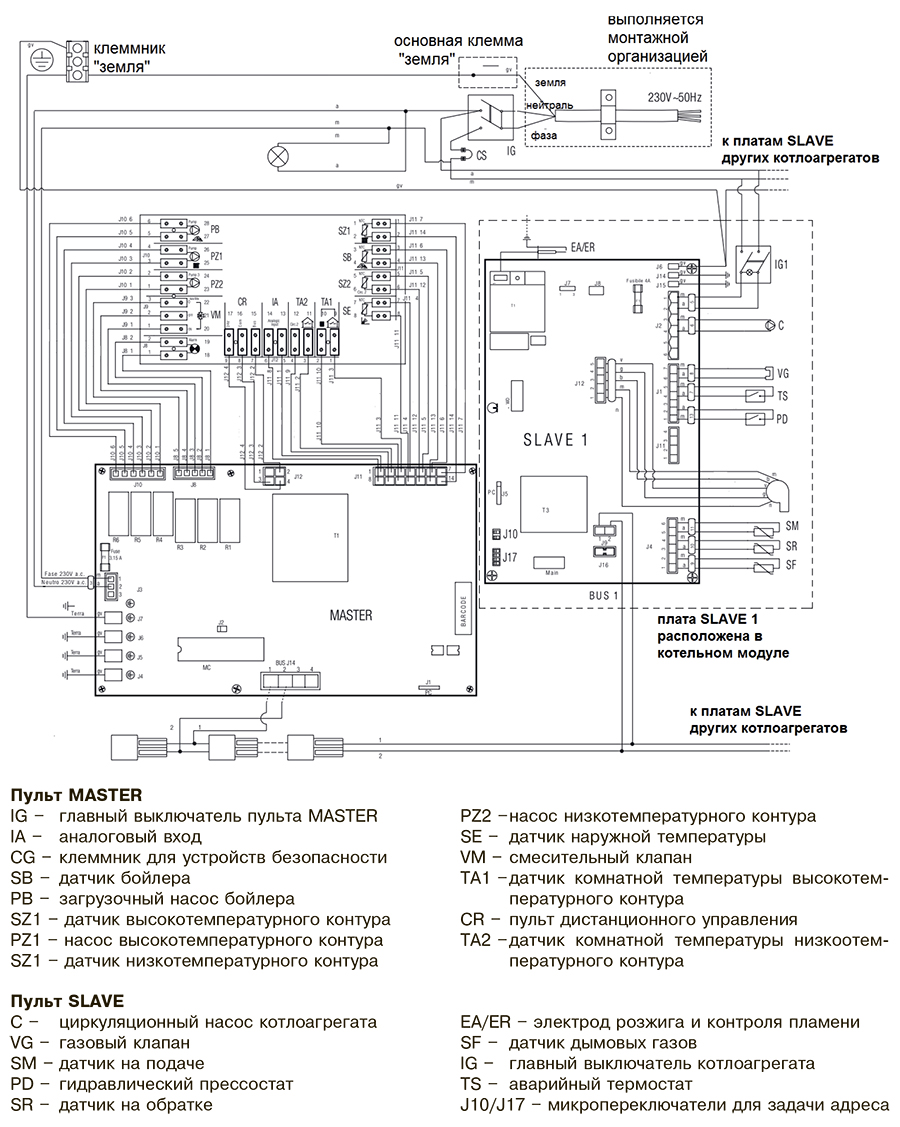

Электрическая схема котла Riello Condexa Pro 3

Блок дистанционного управления

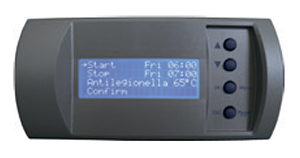

Блок дистанционного управления Master
Блок дистанционного управления при подключении к пульту управления MASTER обеспечивает управление единичного котельного модуля либо системы каскадного управления сделанной на базе котельных модулей Condexa Pro 3, а также управление работой всех внешних устройств подключенных к пульту управления MASTER. Итерфейс блока дистанционного управления позволяет изменять параметры работы системы.
Внутри блока дистанционного управления имеется встро- енный датчик комнатной температуры. На встроенном четырёх строчном ЖК-дисплее отобра- жается текущая информация о работе системы:
• дата;
• время;
• температура в помещении;
• температура на улице;
• расчетная и текущая температура во всех контурах теплоснабжения;
• коды ошибок;
• состояние элементов системы теплоснабжения и др.

Установка

Блок дистанционного управления должен устанавливаться на внутренней стене в помещении на высоте не ниже 1,5 от пола. Месторасположение блока дистанционного управления должно быть выбрано так, чтобы исключить воздействие на него сторонних источников тепла и холода, а также сквозников.

Электрические подключения

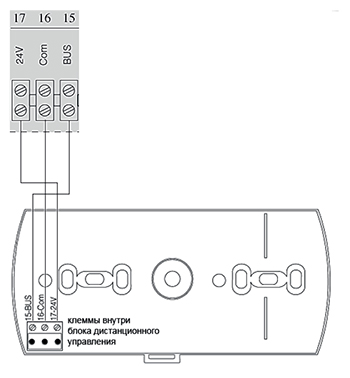

Электрические подключения блока управленияБлок дистанционного управления должен быть подключен к соответствующим клеммам на пульте управления MASTER (см. схему) посредством трёхжильного кабеля с сечением жилы 0,5 – 1 мм2. Максимальная длина кабеля не должна превышать 100 метров. Соединительный кабель должен быть проложен отдельно от сетей электроснабжения.

Комплект управления отдельным контуром (арт. 20016110)

Комплект управления отдельным контуром подключается к пульту управления MASTER и позволяет осуществлять управление циркуляционным насосом и смесительным клапаном дополнительного контура отопления (пульт управления MASTER может управлять только одним контуром со смесительным клапаном). К одному пульпу управления MASTER возможно подключение до 8 комплектов управления отдельным контуром.

Принципиальная схема подключения

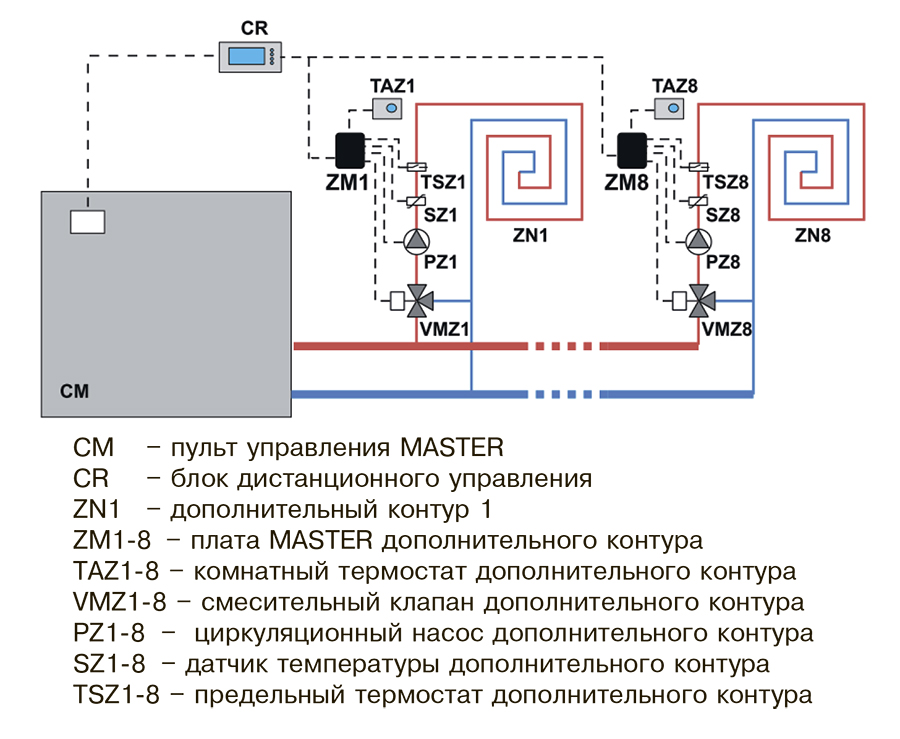

Принципиальная схема подключения блока управления Master

Электрические подключения

Комплект управления отдельным контуром может подключаться к пульту управления MASTER напрямую только при подключении одного дополнительного контура. Если необходимо подключить от двух до восьми дополнительных контуров, то подключение должно выполняться только через пульт дистанционного управления (арт. 4030072).
